Zakładka Zyski od ludzi
Obliczenia zysków od ludzi wykonuje się na podstawie wzoru:
QP = QP,tr + QP,f
QP,tr – zyski ciepła jawnego
QP,tr – zyski ciepła utajonego
Zyski ciepła jawnego wyliczane są z wzoru QP,tr:
QP,tr = qP,tr • nP • Si • I
qP,tr - jednostkowy strumień ciepła jawnego od ludzi
nP – liczba osób
Si – współczynnik akumulacji
I – współczynnik jednoczesności
Wartość zysków ciepła utajonych wyliczana jest z wzoru QP,f:
QP,f = qP,f • np. • I
qP,f - jednostkowy strumień ciepła utajonego od ludzi
nP – liczba osób
|
Czynność |
Temperatura powietrza |
⁰C |
18 |
20 |
22 |
23 |
24 |
25 |
26 |
|
Bez aktywności do lekkiej pracy fizycznej wykonywanej na stojąco, współczynnik aktywności I i II |
qPtot qPtr qPf mD |
W W W g/h |
125 100 25 35 |
120 95 25 35 |
120 90 30 40 |
120 85 35 50 |
115 75 40 60 |
115 75 40 60 |
115 70 45 65 |
|
Umiarkowanie ciężka praca fizyczna, współczynnik aktywności III |
qPtot qPtr qPf mD |
W W W g/h |
190 125 65 95 |
190 115 75 110 |
190 105 85 125 |
190 100 90 135 |
190 95 95 140 |
190 85 100 145 |
190 85 105 150 |
|
Ciężka praca fizyczna, współczynnik aktywności IV |
qPtot qPtr qPf mD |
W W W g/h |
270 155 115 165 |
270 140 130 185 |
270 120 150 215 |
270 115 155 225 |
270 110 160 230 |
270 105 165 240 |
270 95 175 250 |
• Tabela Wskaźnik obciążenia chłodniczego od ludzi
|
XL bardzo lekki | ||||||||||||
|
I. Tryb pracy od 8 do 16 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,03 |
0,03 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,91 |
0,93 |
0,93 |
0,94 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,94 |
0,94 |
0,95 |
0,95 |
0,05 |
0,04 |
0,04 |
0,04 |
0,03 |
0,03 |
0,03 |
0,03 |
|
II. Tryb pracy od 8 do 20 (czas pracy 12h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,04 |
0,04 |
0,04 |
0,04 |
0,04 |
0,03 |
0,03 |
0,03 |
0,93 |
0,94 |
0,94 |
0,95 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,95 |
0,95 |
0,95 |
0,96 |
0,96 |
0,96 |
0,96 |
0,97 |
0,07 |
0,06 |
0,05 |
0,05 |
|
III. Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,03 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,92 |
0,93 |
0,93 |
0,94 |
0,94 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,05 |
0,04 |
0,93 |
0,94 |
0,95 |
0,05 |
0,04 |
0,04 |
0,03 |
0,03 |
0,03 |
0,03 |
|
IV. Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,03 |
0,03 |
0,03 |
0,03 |
0,03 |
0,03 |
0,92 |
0,93 |
0,94 |
0,94 |
0,95 |
0,95 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,05 |
0,04 |
0,94 |
0,95 |
0,95 |
0,95 |
0,06 |
0,05 |
0,04 |
0,04 |
0,04 |
0,04 |
|
V. Tryb pracy od 1 do 24 (czas pracy 24h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
L lekki | ||||||||||||
|
I. Tryb pracy od 8 do 16 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,06 |
0,05 |
0,04 |
0,04 |
0,04 |
0,03 |
0,03 |
0,03 |
0,75 |
0,78 |
0,81 |
0,83 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,85 |
0,87 |
0,88 |
0,90 |
0,19 |
0,16 |
0,14 |
0,12 |
0,10 |
0,09 |
0,08 |
0,07 |
|
II. Tryb pracy od 8 do 20 (czas pracy 12h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,12 |
0,11 |
0,10 |
0,09 |
0,08 |
0,07 |
0,06 |
0,06 |
0,77 |
0,81 |
0,83 |
0,85 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,87 |
0,89 |
0,90 |
0,91 |
0,92 |
0,93 |
0,94 |
0,94 |
0,23 |
0,19 |
0,17 |
0,15 |
|
III. Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,06 |
0,05 |
0,05 |
0,04 |
0,04 |
0,03 |
0,03 |
0,75 |
0,78 |
0,81 |
0,83 |
0,85 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,15 |
0,13 |
0,83 |
0,85 |
0,87 |
0,16 |
0,14 |
0,12 |
0,10 |
0,09 |
0,08 |
0,07 |
|
IV. Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,08 |
0,07 |
0,06 |
0,05 |
0,05 |
0,04 |
0,76 |
0,79 |
0,82 |
0,84 |
0,86 |
0,88 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,17 |
0,14 |
0,84 |
0,87 |
0,88 |
0,90 |
0,19 |
0,16 |
0,14 |
0,12 |
0,10 |
0,09 |
|
V. Tryb pracy od 1 do 24 (czas pracy 24h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
M średni | ||||||||||||
|
I. Tryb pracy od 8 do 16 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,06 |
0,07 |
0,07 |
0,06 |
0,06 |
0,05 |
0,05 |
0,05 |
0,75 |
0,77 |
0,79 |
0,81 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,83 |
0,84 |
0,85 |
0,86 |
0,17 |
0,15 |
0,14 |
0,12 |
0,11 |
0,10 |
0,10 |
0,09 |
|
II. Tryb pracy od 8 do 20 (czas pracy 12h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,15 |
0,14 |
0,12 |
0,11 |
0,11 |
0,10 |
0,09 |
0,08 |
0,78 |
0,80 |
0,82 |
0,84 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,85 |
0,86 |
0,87 |
0,88 |
0,89 |
0,90 |
0,91 |
0,92 |
0,22 |
0,19 |
0,18 |
0,16 |
|
III. Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,08 |
0,07 |
0,07 |
0,06 |
0,06 |
0,05 |
0,05 |
0,75 |
0,78 |
0,80 |
0,81 |
0,83 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,14 |
0,12 |
0,82 |
0,83 |
0,85 |
0,15 |
0,14 |
0,13 |
0,11 |
0,10 |
0,10 |
0,09 |
|
IV. Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,10 |
0,09 |
0,09 |
0,08 |
0,07 |
0,07 |
0,77 |
0,79 |
0,81 |
0,83 |
0,84 |
0,85 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,16 |
0,14 |
0,84 |
0,85 |
0,86 |
0,88 |
0,18 |
0,16 |
0,15 |
0,13 |
0,12 |
0,11 |
|
V. Tryb pracy od 1 do 24 (czas pracy 24h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
S ciężki | ||||||||||||
|
I. Tryb pracy od 8 do 16 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,10 |
0,09 |
0,09 |
0,08 |
0,08 |
0,08 |
0,07 |
0,07 |
0,73 |
0,75 |
0,76 |
0,77 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,79 |
0,80 |
0,81 |
0,81 |
0,16 |
0,15 |
0,14 |
0,13 |
0,12 |
0,12 |
0,11 |
0,10 |
|
II. Tryb pracy od 8 do 20 (czas pracy 12h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,17 |
0,16 |
0,15 |
0,14 |
0,14 |
0,13 |
0,13 |
0,12 |
0,78 |
0,79 |
0,81 |
0,82 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,83 |
0,83 |
0,84 |
0,85 |
0,86 |
0,86 |
0,87 |
0,87 |
0,22 |
0,20 |
0,19 |
0,18 |
|
III. Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,10 |
0,09 |
0,09 |
0,08 |
0,08 |
0,08 |
0,07 |
0,73 |
0,75 |
0,76 |
0,78 |
0,79 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,14 |
0,12 |
0,78 |
0,79 |
0,80 |
0,15 |
0,14 |
0,13 |
0,12 |
0,12 |
0,11 |
0,10 |
|
IV. Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Si |
0,13 |
0,12 |
0,11 |
0,11 |
0,10 |
0,10 |
0,76 |
0,78 |
0,79 |
0,80 |
0,81 |
0,82 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Si |
0,16 |
0,15 |
0,80 |
0,82 |
0,83 |
0,84 |
0,18 |
0,17 |
0,16 |
0,15 |
0,14 |
0,13 |
|
V. Tryb pracy od 1 do 24 (czas pracy 24h) | ||||||||||||
|
Godzina |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
Godzina |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
|
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
• Tabela Współczynnik obciążenia cieplnego Si
• Zyski od ludzi
KOLUMNA TRYB PRACY – pole do wyboru jednego z trybów:
- Tryb pracy od 8 do 16 (czas pracy 8h), pokazujemy 8-16 h
- Tryb pracy od 8 do 20 (czas pracy 12h), pokazujemy 8-20 h
- Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h), pokazujemy 7-12/14-17 h
- Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h), pokazujemy 6-12/14-18 h
- Tryb pracy od 1 do 24 (czas pracy 24h), pokazujemy 24 h
KOLUMNA AKTYWNOŚĆ – użytkownik wybiera jeden z 4 wariantów na podstawie klasy ciężaru budynku, aktywności, dobierana jest z tabelki 1 wartość, QPtot, qPf, qPtr, mD. Lista aktywności:
I. Bez aktywności
II. Lekkie prace fizyczne wykonywane na stojąco
III. Umiarkowanie ciężka praca fizyczna
IV. Ciężka praca fizyczna
KOLUMNA WSPÓŁCZYNNIK JEDNOCZESNOŚCI I – pole do wpisywania wartości liczbowej, przycisk „…” przenosi nas do okienka podpowiedzi.
KOLUMNA LICZBA OSÓB n [osób] – pole do wpisywania liczby osób (zakres 0-1000, dokładność 0), użytkownik dodatkowo ma przycisk „…”, którym może obliczyć ilość osób (tak jak jest to w audycie, certyfikacie i zyskach szczegółowych w strefach cieplnych i chłodu).
• Okno obliczeń ilości osób
KOLUMNA CAŁKOWITE ZYSKI CIEPŁA qPtot [W] – pole do odczytu; wartość pokazywana w tym oknie jest wyliczana z danych qPtot z tabelki 1 x ilość osób.
KOLUMNA ZYSKI UTAJONE qPf [W] – pole do odczytu; wartość pokazywana w tym oknie jest wyliczana z danych qPf z tabelki 1 x ilość osób.
KOLUMNA ZYSKI JAWNE qPtr [W] – pole do odczytu; wartość pokazywana w tym oknie jest wyliczana z danych qPtr z tabelki 1 x ilość osób.
KOLUMNA STRUMIEŃ WILGOCI mD [W] – pole do odczytu; wartość pokazywana w tym oknie jest wyliczana z danych mD z tabelki 1 x ilość osób.
KOLUMNA WYNIKI –
pole do włączania okna z szczegółowymi wynikami przyciskiem

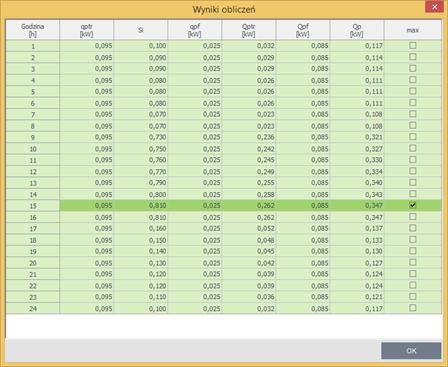

• Wyniki obliczeń zysków od ludzi
KOLUMNA UDZIAŁ PROCENTOWY [%] – pole do podglądu udziału procentowego danego wiersza w całkowitych zyskach pomieszczenia dla krytycznej godziny.
