Zakładka Obliczenia Q_w,nd

•          Okno grupy świadectwa ciepła woda użytkowa



METODA OBLICZEŃ – pole do wyboru w jaki sposób będziemy obliczać roczne zapotrzebowanie ciepłej wody użytkowej: czy wg metodyki zawartej w rozporządzeniu MIiR, czy wg normy do obliczeń ciepłej wody użytkowej. W zależności od wybranego wariantu zmieni nam się ilość danych potrzebna do wypełnienia.





wg METODY ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKU



Q _W,nd – wartość wyliczana na podstawie wzoru:





Gdzie:

jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową [dm³/(m²·doba)]





2]



·K)



3



temperatura ciepłej wody użytkowej na zaworze czerpalnym (przyjmuje się 55°C)



temperatura wody przed podgrzaniem (przyjmuje się 10°C)



(przyjmuje się wartości z tabelki poniżej, a w przypadku braku danych wartość tą wyznacza się jako stosunek liczby dni użytkowania ciepłej wody użytkowej do liczby dni w roku t_R)











wg NORMY DO PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ



•          Obliczenia do przygotowania ciepłej wody użytkowej wg normy

TEMPERATURA CIEPŁEJ WODY – pole do wyboru jednego z trzech wariantów temperatury ciepłej wody na zaworze czerpalnym (55°C, 50°C, 45°C).



LICZBA DNI UŻYTKOWANIA t_uz [dni/rok] – pole do wpisywania przez użytkownika czasu działania instalacji ciepłej wody użytkowej. Dodatkowo można skorzystać z podpowiedzi pod przyciskiem .



CZAS UŻYTKOWANIA [h] – pole do wpisywania czasu użytkowania ciepłej wody w ciągu doby; należy przyjmować wartości z zakresu od 18-24 h.



LICZBA JEDNOSTEK ODNIESIENIA L_i – pole do wpisywania przez użytkownika ilości osób, dla których przygotowywana jest ciepła woda. Można skorzystać z podpowiedzi uruchamianej przyciskiem .



JEDNOSTKOWA DOBOWA ILOŚĆ WODY DO PODGRZANIA V_cw [dm³/o·dobę] – pole do określania dobowego zużycia ciepłej wody. Można skorzystać z podpowiedzi uruchamianej przyciskiem .



•          Przeciętne normowe zużycie wody Ochrona zdrowia i opieka społeczna

•          Przeciętne normowe zużycie wody Oświata i nauka

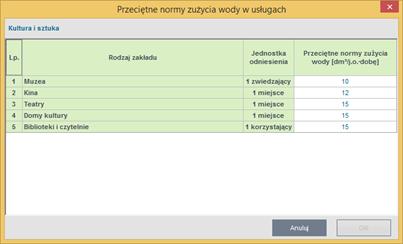

•          Przeciętne normowe zużycie wody Kultura i sztuka

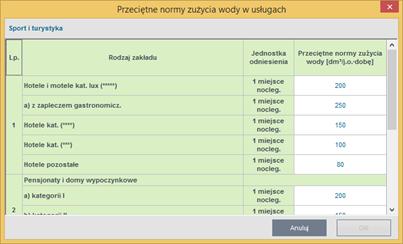

•          Przeciętne normowe zużycie wody Sport i turystyka

•          Przeciętne normowe zużycie wody Handel, gastronomia i usługi

•          Przeciętne normowe zużycie wody Zakład pracy

RZECZYWISTA DOBOWA ILOŚĆ WODY DO PODGRZANIA V_cw,r  [dm³/o·24] – pole do określania rzeczywistego dobowego zużycia ciepłej wody użytkowej.



OBLICZONE DOBOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_d [dm³/24] – pole do podglądu wyliczonego dobowego zapotrzebowania na ciepłą wodę, wyliczone z wzoru G_d=V_cw·L_i



OBLICZONE ŚREDNIOGODZINOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_h,śr [dm³/h] – pole do podglądu wyliczonego godzinowego zapotrzebowania na ciepłą wodę, wyliczone z wzoru G_h,śr=



OBLICZONE MAKSYMALNE GODZINOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_h,max [dm³/h] – pole do podglądu wyliczonego godzinowego zapotrzebowania na ciepłą wodę, wyliczone z wzoru G_h,max=



OBLICZENIOWA, ŚREDNIOGODZINOWA MOC CIEPLNA NA PRZYGOTOWANIE CIEPŁEJ WODY  [kW] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej, wyliczane z wzoru



OBLICZENIOWA, MAKSYMALNA GODZINOWA MOC CIEPLNA NA PRZYGOTOWANIE CIEPŁEJ WODY  [kW] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej, wyliczane z wzoru



ROCZNE ZAPOTRZEBOWANIE CIEPŁA UŻYTKOWEGO NA PRZYGOTOWANIE CIEPŁEJ WODY Q_W,nd [kWh/rok] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej, wyliczane z wzoru
