Opcje włączane poprzez przycisk . Wypełnienie ustawień domyślnych powoduje automatyczne przekazanie danych do pomieszczeń (w przypadku istniejących pomieszczeń już istniejących należy wcisnąć pobierz dane domyślne).

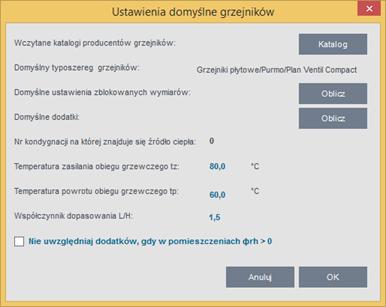

• Okno ustawień domyślnych grzejników
WCZYTAJ KATALOG PRODUCENTÓW GRZEJNIKÓW – użytkownik wciskając przycisk otwiera katalog grzejników w którym wpisane są domyślni producenci i typoszeregi. Wciśnięcie przenosi nam wybrany katalog do projektu (okno po prawej stronie), użycie prznoesi nam cały katalog. Anulować wybór można poprzez przyciski i . Włączenie przycisku otwiera nam bazę do edycji gdzie użytkownik może edytować istniejące grzjeniki lub dodawać własne katalogi.

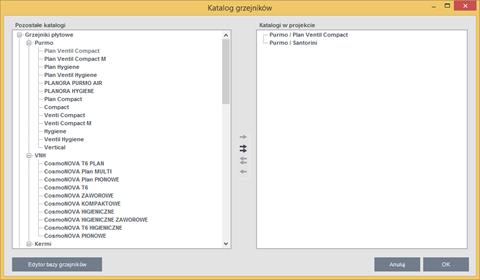

• Okno katalog grzejników
DOMYŚLNY TYPOSZEREG GRZEJNIKÓW – użytkownik w polu tym wybiera na podstawie wczytanych katalogów do projektu, jaki typoszereg ma być wstawiany domyślnie do doboru.
DOMYŚLNE USTAWIENIA ZBLOKOWANYCH WYMIARÓW – użytkownik poprzez przycisk może ustawić domyślne wymiary dla jakich mają być dobierane grzejniki.

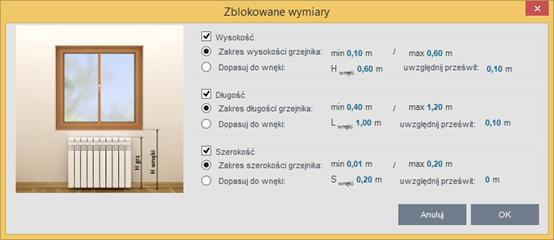

• Okno zblokowane wymiary
Odznaczenie jednej z grup powoduje że nie uwzględniamy jej warunków przy doborze grzejnika.
GRUPA WYSOKOŚĆ– użytkownik wybiera jeden z trzech przypadków:
• Zakres wówczas do doboru wstawiamy tylko te grzejniki które znajdują się w zakresie wpisanym przez użytkownika, wybieramy ten który jest najbliżej 100 % A’ dopasowania,
• Dopasuj do wnęki wówczas dla wartość wstawioną przez użytkownika Hwnęki – 2 x prześwit , obliczamy wysokość i szukamy grzejnika który odpowiada najbardziej temu wymiarowi i nie jest od niego większy, np. mamy wnękę 0,9 m prześwit 0,1 m wychodzi nam szukana wysokość grzejnika 0,7 m w katalogu dla wybranego typu grzejnika mamy 0,9; 0,8;0,6 m wybieramy 0,6 m,
GRUPA DŁUGOŚĆ– użytkownik wybiera jeden z trzech przypadków:
• Zakres wówczas do doboru wstawiamy tylko te grzejniki które znajdują się w zakresie wpisanym przez użytkownika, wybieramy ten który jest najbliżej 100 % A’ dopasowania,
• Dopasuj do wnęki wówczas dla wartość wstawioną przez użytkownika Lwnęki – 2 x prześwit , obliczamy wysokość i szukamy grzejnika który odpowiada najbardziej temu wymiarowi i nie jest od niego większy, np. mamy wnękę 0,9 m prześwit 0,1 m wychodzi nam szukana wysokość grzejnika 0,7 m w katalogu dla wybranego typu grzejnika mamy 0,9; 0,8;0,6 m wybieramy 0,6 m,
GRUPA SZEROKOŚĆ - użytkownik wybiera jeden z trzech przypadków:
• Zakres wówczas do doboru wstawiamy tylko te grzejniki które znajdują się w zakresie wpisanym przez użytkownika, wybieramy ten który jest najbliżej 100 % A’ dopasowania,
• Dopasuj do wnęki wówczas dla wartość wstawioną przez użytkownika Swnęki – 2 x prześwit , obliczamy wysokość i szukamy grzejnika który odpowiada najbardziej temu wymiarowi i nie jest od niego większy, np. mamy wnękę 0,9 m prześwit 0,1 m wychodzi nam szukana wysokość grzejnika 0,7 m w katalogu dla wybranego typu grzejnika mamy 0,9; 0,8;0,6 m wybieramy 0,6 m,
DOMYŚLNE DODATKI - użytkownik poprzez przycisk może ustawić domyślne mnożniki do mocy grzejnika.

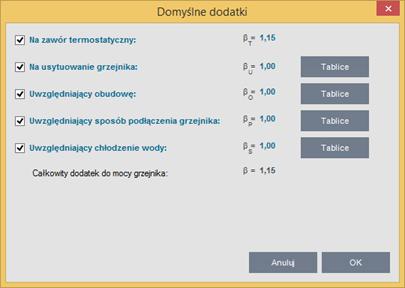

• Okno domyślne dodatki
DODATEK NA ZAWÓR TERMOSTATYCZNY βT – pole do edycji przez użytkownika, domyślnie wstawiamy 1,15. Odznaczenia wyłącza ten mnożnik,
DODATEK NA USYTUOWANIE GRZEJNIKA βU – pole do edycji przez użytkownika, pod przyciskiem „Tablica” mamy podpowiedź wg poniższej tabelki, domyślnie wstawiamy 1,0. Odznaczenia wyłącza ten mnożnik,
L.p. |
Usytuowanie |
βU |
1 |
Dla grzejników umieszczonych przy ścianie wewnętrznej przeciwległej do ściany zewnętrznej z oknem |
1,1 |
2 |
Dla grzejników usytuowanych przy ścianie wewnętrznej z dala od okien i drzwi balkonowych |
1,2-1,25 |
3 |
Dla grzejników usytuowanych pod stropem pomieszczenia |
1,1 |
4 |
Dla grzejników usytuowanych przy ścianie zewnętrznej pod oknem |
1,0 |
DODATEK UWZGLĘDNIAJĄCY OBUDOWĘβO – pole do edycji przez użytkownika, pod przyciskiem „Tablica” mamy podpowiedź wg poniższej tabelki, domyślnie wstawiamy 1,0. Odznaczenia wyłącza ten mnożnik,

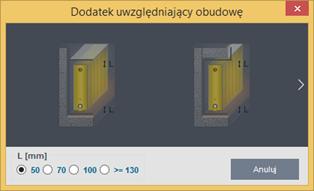

• Okno dodatku na obudowę
DODATEK UWZGLĘDNIAJĄCY SPOSÓB PODŁĄCZENIA GRZEJNIKAβP – pole do edycji przez użytkownika, pod przyciskiem „Tablica” mamy podpowiedź wg poniższej tabelki, domyślnie wstawiamy 1,0. Odznaczenia wyłącza ten mnożnik,

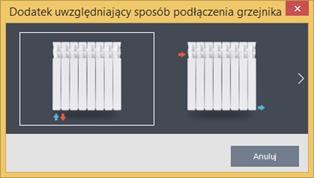

• Okno dodatek na podłączenie grzejnika
DODATEK UWZGLĘDNIAJĄCY OCHŁODZENIE WODY βS – pole do edycji przez użytkownika, pod przyciskiem „Tablica” mamy podpowiedź wg poniższej tabelki, domyślnie wstawiamy 1,0. Odznaczenie wyłącza ten mnożnik.
Wariant 1 : Obliczenia automatyczne przez program
Program automatycznie sprawdza ilość kondygnacji w projekcie (na tej podstawie odszukuje wartości z kolumny Liczba kondygnacji), następnie z okna „Ustawienia domyślne” pobiera nr kondygnacji, na której znajduje się źródło i sprawdza, na której kondygnacji znajduje się pomieszczenie. Na podstawie tych dwóch parametrów oblicza różnice kondygnacji [Kondygnacja pomieszczenia – kondygnacja źródła]. W przypadku kiedy wyjdą wartości ujemne, wstawiamy je jako dodatnie. Przykład:
Źródło na kondygnacji nr 1, pomieszczenie na kondygnacji -3, liczba kondygnacji w projekcie 5. Różnica wysokości -3 – 1= -4, wstawiamy 4, wynik 1,05.
Wariant 2 : Wstaw ręcznie βS
Użytkownik ręcznie wstawia wartość. Do dyspozycji ma podpowiedź na podstawie tabeli poniżej, domyślnie wstawiamy 1,0.
Liczba kondy. |
Kondygnacja budynku, licząc od poziomu zasilania | |||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 | |
1 |
1,00 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2 |
1,00 |
1,05 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
1,00 |
1,03 |
1,08 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4 |
1,00 |
1,02 |
1,04 |
1,09 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
5 |
1,00 |
1,01 |
1,03 |
1,05 |
1,10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
6 |
1,00 |
1,01 |
1,02 |
1,04 |
1,06 |
1,11 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
7 |
1,00 |
1,01 |
1,02 |
1,03 |
1,05 |
1,07 |
1,12 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
8 |
1,00 |
1,01 |
1,02 |
1,03 |
1,04 |
1,05 |
1,08 |
1,13 |
- |
- |
- |
- |
- |
- |
- |
- |
9 |
1,00 |
1,01 |
1,01 |
1,02 |
1,03 |
1,04 |
1,06 |
1,09 |
1,14 |
- |
- |
- |
- |
- |
- |
- |
10 |
1,00 |
1,01 |
1,01 |
1,02 |
1,03 |
1,04 |
1,05 |
1,07 |
1,09 |
1,14 |
- |
- |
- |
- |
- |
- |
11 |
1,00 |
1,01 |
1,01 |
1,02 |
1,02 |
1,03 |
1,04 |
1,05 |
1,07 |
1,10 |
1,15 |
- |
- |
- |
- |
- |
12 |
1,00 |
1,00 |
1,01 |
1,02 |
1,02 |
1,03 |
1,04 |
1,05 |
1,06 |
1,08 |
1,10 |
1,15 |
- |
- |
- |
- |
13 |
1,00 |
1,00 |
1,01 |
1,01 |
1,02 |
1,03 |
1,03 |
1,04 |
1,05 |
1,06 |
1,08 |
1,11 |
1,16 |
- |
- |
- |
14 |
1,00 |
1,00 |
1,01 |
1,01 |
1,02 |
1,02 |
1,03 |
1,04 |
1,04 |
1,05 |
1,07 |
1,08 |
1,11 |
1,16 |
- |
- |
15 |
1,00 |
1,00 |
1,01 |
1,01 |
1,02 |
1,02 |
1,03 |
1,03 |
1,04 |
1,05 |
1,06 |
1,07 |
1,09 |
1,11 |
1,16 |
- |
16 |
1,00 |
1,00 |
1,01 |
1,01 |
1,02 |
1,02 |
1,03 |
1,03 |
1,04 |
1,04 |
1,05 |
1,06 |
1,07 |
1,09 |
1,12 |
1,17 |

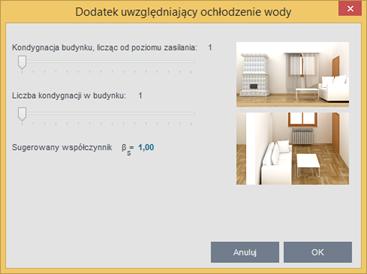

• Okno dodatek uwzględniający ochłodzenie wody
CAŁKOWITY DODATEK NA MOC GRZEJNIKA β – pole tylko do odczytu wyliczane z wzoru:
β=βT • βU • βO • βP • βS
NUMER KONDYGNACJI NA KTÓREJ ZNAJDUJE SIĘ ŹRÓDŁO CIEPŁA – użytkownik ma listę wszystkich numerów kondygnacji (pokazujemy też nazwy kondygnacji),
TEMPERATURA ZASILANIA OBIEGU GRZEWCZEGO tz lub θz[ ̊C] – pole do wyboru z listy przez użytkownika: 115, 110, 105, 100, 95, 90, 85, 80, 75, 70, 65, 60, 55, 50, 40, 35, 30,
TEMPERATURA POWROTU OBIEGU GRZEWCZEGO tp lub θp[ ̊C] – pole do wyboru z listy przez użytkownika: 110, 105, 100, 95, 90, 85, 80, 75, 70, 65, 60, 55, 50, 40, 35, 30, 25, 20, 15,
WSPÓŁCZYNNIK DOPASOWANIA LH – pole do wpisywania współczynnika dopasowania długości grzejnika do jego wysokości, na podstawie tego parametru dobierany będzie grzejnik metodą proporcjonalną.
NIE UWZGLĘDNIAJ DODATKÓW GDY W POMIESZCZENIU фRH > 0 – gdy użytkownik zaznaczy checkboxa wówczas dla danych pomieszczeń w których фRH> 0 jako dodatek β wstawiamy 1,0 nawet jak są wstawione dodatki,
