Opis obliczeń sezonowego zapotrzebowania na ciepło na cele ogrzewania i wentylacji > Etap strefy cieplne

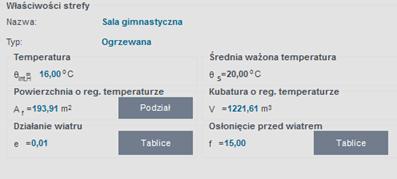

Opis okno właściwości strefy

W oknie tym wpisujemy podstawowe dane o strefie cieplnej odnośnie temperatury, nazwy, typ ogrzewanego czy nie, numeracji, powierzchni i kubatury, a także ilości osób w strefie i mieszkań.





          Okno właściwości strefy dla rozp. MIiR z 27.02.2015

NAZWA – pole służące do ręcznego wpisywania nazwy strefy.



TYP – użytkownik w polu wybiera jeden z dwóch wariantów typu strefy: 1. Ogrzewane, 2. Nieogrzewane. W przypadku wyboru pierwszego typu w oknie włączą się zakładki służące do definiowania strat i zysków ciepła w strefie. Wybór drugiego wariantu wyłącza zakładki strat ciepła, a użytkownik może jedynie zdefiniować albo współczynnik bu (dla normy PN-EN 12831), albo temperaturę strefy nieogrzewanej (dla normy PN-B 03406).



TEMPERATURA t lub θint,H [°C] – pole służące do wpisywania temperatury obliczeniowej strefy, program domyślnie wstawia największą wartość występującą w zgrupowanych w tej strefie pomieszczeniach.



ŚREDNIA TEMPERATURA θlub ts  [°C] - pole służące do podglądu średniej ważonej temperatury pomieszczeń zgrupowanych w strefie, gdzie wagą jest powierzchnia tych pomieszczeń.



CAŁKOWITA POWIERZCHNIA STREFY A [m2] – pole służące do wpisywania pola powierzchni strefy, program domyślnie wstawi powierzchnię pomieszczeń znajdujących się w strefie. Wartość ta przekazywana jest dalej do obliczeń certyfikatu i audytu energetycznego.



CAŁKOWITA KUBATURA STREFY V [m3] – pole służące do wpisywania kubatury strefy, program domyślnie wstawi kubaturę pomieszczeń znajdujących się w strefie. Wartość ta przekazywana jest dalej do obliczeń certyfikatu i audytu energetycznego.



ILOŚĆ OSÓB W STREFIE N – pole służące do wpisywania ilości osób w strefie, informacja ta posłuży do obliczeń wewnętrznych zysków ciepła.



ILOŚĆ MIESZKAŃ W STREFIE M – pole służące do wpisywania ilości mieszkań w strefie, informacja ta posłuży do obliczeń wewnętrznych zysków ciepła.



OSŁONIECIE PRZED WIATRE Mf – pole służące do wpisywania współczynnika osłonięcia przed wiatrem, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem . Wartość ta jest potrzebna do obliczeń powietrza infiltrującego przez osłonę zewnętrzną budynku.



          Podpowiedź współczynnik osłonięcia przed wiatrem

WSPÓŁCZYNNIK KLASY OSŁONIĘCIA e – pole służące do wpisywania współczynnika klasy osłonięcia przed wiatrem, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem . Wartość ta jest potrzebna do obliczeń powietrza infiltrującego przez osłonę zewnętrzną budynku.



          Podpowiedź współczynnik klasy osłonięcia

SPOSÓB WYMIANY CIEPŁA MIĘDZY STREFAMI – pole służące do wyboru w jaki sposób obliczana będzie wymiana ciepła miedzy graniczącymi strefami. Użytkownik ma do wyboru dwa przypadki:

Adiabatycznie – nie są uwzględniane straty/zyski między strefami. W przypadku kiedy wartość dla obliczanego miesiąca wyjdzie z wartością minusową, wówczas do programu wpisywane jest 0.

Z wymianą ciepła między strefami – wówczas program w obliczeniach uwzględnia straty/zyski od sąsiadujących stref (w raporcie stref cieplnych uwzględniony jest współczynnik strat ciepła Hzy).
