Opis obliczeń współczynnika przenikania ciepła „U" przegród > ETAP definicje przegród

Opis okno właściwości dla przegród typu drzwi, okna zewnętrzne i wewnętrzne

W skład tej grupy wchodzą przegrody typu drzwi zewnętrzne, drzwi wewnętrzne, okna zewnętrzne i okna wewnętrzne. Wszystkie te przegrody charakteryzują się tym, że można im przypisać tylko współczynnik U i dodatkowe parametry niezbędne do obliczeń zysków od nasłonecznienia.



TYP – pole to służy do wybierania jednego z 15 typów przegród: ściany zewnętrznej, ściany wewnętrznej, ściany na gruncie, podłogi na gruncie, stropu nad przejazdem, stropu wewnętrznego, stropu zewnętrznego, dachu, okna zewnętrznego, okna wewnętrznego, okna połaciowego, drzwi zewnętrznych, drzwi wewnętrznych, ściany łukowej zewnętrznej, ściany łukowej wewnętrznej.



NAZWA pole służące do nadawania nazwy przegrodom, nazwy będą później wyświetlane w tabelkach w pomieszczeniach i strefach.



SYMBOL – pole służące do definiowania symbolu przegrody, który będzie później widoczny w drzewku definicji przegród i w raportach.



SPOSÓB OBLICZEŃ – pole to służy do wyboru jednego z dwóch sposobów obliczeń współczynnika U, dla tych typów przegród dostępny jest wariant ZDEFINIOWANE OSZKLENIE PRZEGRODY oraz wariant ZDEFINIOWANY CAŁKOWITY WSPÓŁCZYNNIK PRZENIKANIA.

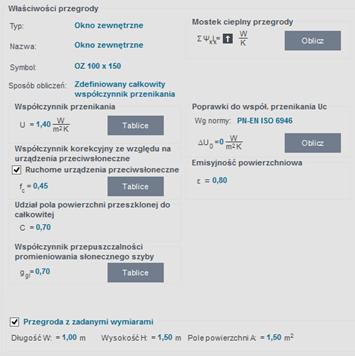

          Właściwości przegród okien i drzwi - metoda Uproszczona obliczania mostków



          Pełny zestaw właściwości przegród okien i drzwi, norma PN-EN 13790:2008

          Pełny zestaw właściwości przegrody okno, WT 2014

          Pełny zestaw właściwości przegrody drzwi, WT 2014







NARZUCONY WSPÓŁCZYNNIK PRZENIKANIA U – pole służące do definiowania współczynnika przenikania U przegrody, użytkownik może skorzystać z podpowiedzi otwieranej przyciskiem .



WSPÓŁCZYNNIK MOSTKÓW CIEPLNYCH ∆Uo – pole do wstawiania wartości dodatków na mostki cieplne, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem



WYSOKOŚĆ PARAPETU Hp – pole do wstawiania odległości między podłogą, a powierzchnią parapetu (pole to jest widoczne tylko przy obliczeniach modułu Dobór grzejników).



WSPÓŁCZYNNIK PRZEPUSZCZALNOŚCI PROMIENIOWANIA SŁONECZNEGO SZYBY g⊥   lub TR – pole do wstawiania wartości współczynnika przepuszczalności promieniowania słonecznego, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem . Wartość potrzebna do obliczeń zysków ciepła (dla normy PN-EN ISO 13790 i PN 832 oznaczeniem tego współczynnika jest symbol g, dla normy PN-B-02025 oznaczenie TR).

          Podpowiedź współczynnik przepuszczalności promieniowania słonecznego



UDZIAŁ POLA POWIERZCHNI PRZESZKLONEJ DO CAŁKOWITEJ FF lub C – pole do wstawiania wartości współczynnika ramy, program domyślnie dla okien wstawia wartość 0,7. Wartość potrzebna do obliczeń zysków ciepła (pole to występuje tylko dla norm PN-EN ISO 13790 i PN 832).



WSPÓŁCZYNNIK KOREKCYJNY ZE WZGLĘDU NA URZĄDZENIA PRZECIWSŁONECZNE fc - pole do wstawiania wartości współczynnika, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem . W świadectwie energetycznym ggl+sh = fc ⋅ ggl. Dla sezonu grzewczego wartości graniczne użycia urządzeń przeciwsłonecznych wynoszą 500 W/m2, ale dla sezonu chłodniczego 300 W/m2 (wartości godzinowe). Wartość potrzebna do obliczeń zysków ciepła.



          Podpowiedź współczynnik korekcji ze względu na urządzenia przeciwsłoneczne



EMISYJNOŚĆ POWIERZCHNIOWA ε  – pole do wstawiania wartości współczynnika ramy, program domyślnie dla okien wstawia 0,8. Wartość potrzebna do obliczeń zysków ciepła w przypadku wybrania obliczeń z chłodzeniem.



WSPÓŁCZYNNIK PRZENIKALNOŚCI ENERGII CAŁKOWITEJ OKNA gc, g – pole do edycji przez użytkownika, program wylicza wartość domyślną na podstawie wzoru gc = Fsh,gl · g. Wartość wykorzystywana jest w projektowanej charakterystyce energetycznej budynku do sprawdzenia warunku minimalnego zasłonięcia przegrody przezroczystej przed słońcem wg WT 2008. Według WT 2014 g = f · gn.



MOSTEK CIEPLNY PRZEGRODY ΣΨk·lk [W/m·K] – pole to służy do globalnego definiowania mostków cieplnych dla wybranych przegród, użytkownik może wpisać własną wartość lub obliczyć ją na podstawie katalogu mostków cieplnych otwieranego przyciskiem . Wartości wpisane w tym polu przejdą automatycznie do wszystkich przegród tego typu wpisanych w Stratach przez przenikanie.



GRUPA PRZEGRODY Z ZADANYMI WYMIARAMI – zaznaczenie pola  powoduje włączenie automatycznego wstawiania wymiarów przegrody (H - wysokości, W- długości) po wstawieniu do struktury budynku lub stref.

          Właściwości przegród okien i drzwi wariant A norma PN-EN 13790:2009

Obliczenia przenikania ciepła dla zdefiniowanego oszklenia przegrody wykonujemy wg normy PN- EN ISO 10077-1 wzór:





WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA OSZKLENIA Ug [W/m2·K] – pole do wstawienia własnej wartości przez użytkownika lub skorzystania z podpowiedzi uruchamianej przyciskiem .

          Podpowiedź współczynnik przenikania ciepła oszklenia Ug



WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA RAMY OKIENNEJ U[W/(m2·K)] – pole do wstawienia własnej wartości przez użytkownika lub skorzystania z podpowiedzi uruchamianej przyciskiem .



          Podpowiedź współczynnik przenikania ciepła ramy Uf  wg PN-EN ISO 10077-1



          Podpowiedź współczynnik przenikania ciepła ramy Uf wg danych producentów



LINIOWY WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA MOSTKAΨg [W/(m·K)] – pole do wstawienia własnej wartości przez użytkownika lub skorzystania z podpowiedzi uruchamianej przyciskiem .



          Liniowy współczynnik przenikania ciepła mostka Ψg ramy dystansowej z aluminium i stali



          Liniowy współczynnik przenikania ciepła mostka Ψg ramy z ulepszonymi właściwościami cieplnymi



POWIERZCHNIA OSZKLENIA Ag [m2] – pole do wstawienia własnej wartości przez użytkownika.



POWIERZCHNIA RAMY OKIENNEJ Af [m2] – pole do wstawienia własnej wartości przez użytkownika.



DŁUGOŚĆ LINIOWEGO MOSTKA Lg [m] – pole do wstawienia własnej wartości przez użytkownika,
w przypadku okna należy podać obwód szyby.



UDZIAŁ POLA POWIERZCHNI PRZESZKLONEJ DO CAŁKOWITEJ C – pole do wstawiania wartości współczynnika ramy, program domyślnie wylicza wartość na podstawie wprowadzonych powierzchni Ag i Af.



WSPÓŁCZYNNIK KOREKCYJNY ZE WZGLĘDU NA URZĄDZENIA PRZECIWSŁONECZNE Fsh,gl - pole do wstawiania wartości współczynnika, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem . Wartość potrzebna do obliczeń zysków ciepła.



EMISYJNOŚĆ POWIERZCHNIOWA ε – pole do wstawiania wartości współczynnika ramy, program domyślnie dla okien wstawia 0,8. Wartość potrzebna do obliczeń zysków ciepła w przypadku wybrania obliczeń z chłodzeniem.



WSPÓŁCZYNNIK PRZENIKALNOŚCI ENERGII CAŁKOWITEJ OKNA gc – pole do edycji przez użytkownika, program wylicza wartość domyślną na podstawie wzoru gc = Fsh,gl · g. Wartość wykorzystywana jest w projektowanej charakterystyce energetycznej budynku do sprawdzenia warunku minimalnego zasłonięcia przegrody przezroczystej przed słońcem wg WT 2008. Według WT 2014 g = f · gn.



MOSTEK CIEPLNY PRZEGRODY ΣΨk·lk [W/m2·K] – pole to służy do globalnego definiowania mostków cieplnych dla wybranych przegród, użytkownik może wpisać własną wartość lub obliczyć ją na podstawie katalogu mostków cieplnych otwieranego przyciskiem . Wartości wpisane w tym polu przejdą automatycznie do wszystkich przegród tego typu wpisanych w Stratach przez przenikanie.



GRUPA PRZEGRODY Z ZADANYMI WYMIARAMI – zaznaczenie pola  powoduje włączenie automatycznego wstawiania wymiarów przegrody (H - wysokości, W - długości) po wstawieniu do pomieszczeń lub stref.
