Opis okna właściwości pomieszczenia

W oknie tym wpisujemy podstawowe dane o pomieszczeniu odnośnie przeznaczenia pomieszczenia, temperatury, nazwy, trybu użytkowania, numeracji, geometrii, powierzchni i kubatury oraz przynależności do stref chłodu.

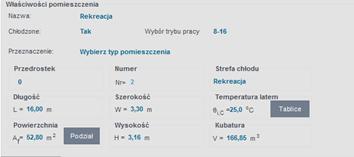

•          Okno właściwości pomieszczenia chłodzonego

NAZWA – pole służące do ręcznego wpisywania nazwy pomieszczenia, program na podstawie wybranego przeznaczenia pomieszczenia wstawia domyślną wartość. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przenosi nazwę wpisaną w architekturze.



CHŁODZONE – użytkownik w polu wybiera jeden z dwóch wariantów: 1. TAK, 2. NIE. W przypadku wyboru wariantu TAK w oknie włączą się zakładki służące do definiowania zysków ciepła w pomieszczeniu. Wybór wariantu NIE wyłącza zakładki zysków ciepła, a użytkownik może jedynie zdefiniować temperaturę pomieszczenia niechłodzonego.



WYBÓR TRYBU PRACY – pole do wyboru jednego z trybów:

- Tryb pracy od 8 do 16 (czas pracy 8h), pokazujemy 8-16 h

- Tryb pracy od 8 do 20 (czas pracy 12h), pokazujemy 8-20 h

- Tryb pracy od 7 do 12 i od 14 do 17 (czas pracy 8h), pokazujemy 7-12/14-17 h

- Tryb pracy od 6 do 12 i od 14 do 18 (czas pracy 8h), pokazujemy 6-12/14-18 h

- Tryb pracy od 1 do 24 (czas pracy 24h), pokazujemy 24 h



PRZEZNACZENIE – pole służące do wyboru przeznaczenia pomieszczenia; na tej podstawie do programu zostanie dodana nazwa pomieszczenia.



PRZEDROSTEK – pole służące do wpisywania przedrostka przed numerem pomieszczenia, wartość ta wyświetlana będzie w drzewku struktury projektu i w raportach. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przeniesie wpisany w architekturze przedrostek do projektu. W pole to można wpisać dowolną liczbę, znak lub literę.



NUMER - pole służące do wpisywania numeru pomieszczenia, wartość ta wyświetlana będzie w drzewku struktury projektu i w raportach. Wstawione nowe pomieszczenie otrzymuje automatycznie o jeden większy numer. Użytkownik może dowolnie zmieniać numerację. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przeniesie wpisany w architekturze numer do projektu. W pole to można wpisać dowolną liczbę całkowitą.



TEMPERATURA θ_i,C [ºC] – pole służące do wpisywania temperatury wewnętrznej pomieszczenia, program wstawia domyślne wartości na podstawie wartości wybranych w Przeznaczeniu, użytkownik może dodatkowo skorzystać z podpowiedzi otwieranej przyciskiem .

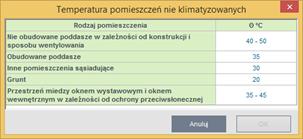

•          Podpowiedź temperatur pomieszczeń

DŁUGOŚĆ L [m] – pole służące do definiowania długości pomieszczenia; na tej podstawie zostanie obliczona powierzchnia pomieszczenia. Wartość ta nie jest wymagana do uzupełnienia.



SZEROKOŚĆW [m] – pole służące do definiowania szerokości pomieszczenia; na tej podstawie zostanie obliczona powierzchnia pomieszczenia. Wartość ta nie jest wymagana do uzupełnienia.



POWIERZCHNIA POMIESZCZENIA A_f [m²] – pole służące do wpisywania pola powierzchni pomieszczenia, w przypadku wpisania wartości w polach L i W program automatycznie wyliczy wartość. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przeniesie wpisaną w architekturze powierzchnię pomieszczenia. Wartość ta wykorzystywana jest do sumowania powierzchni stref chłodu, a także całkowitej powierzchni pomieszczeń chłodzonych.



WYSOKOŚĆ POMIESZCZENIA H [m] – pole służące do wpisywania wysokości pomieszczenia, program dla nowo utworzonego pomieszczenia przenosi wartość wstawioną w oknie kondygnacji w polu wysokość kondygnacji. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przeniesie wpisaną w architekturze wysokość pomieszczenia. Wartość ta wykorzystywana jest do obliczeń kubatury pomieszczenia V, a także domyślnie wstawiana do wysokości przegrody w tym pomieszczeniu.



KUBATURA POMIESZCZENIA V [m³] – pole służące do wpisywania kubatury pomieszczenia. Program automatycznie wylicza tą wartość na podstawie powierzchni pomieszczenia A i jego wysokości H. W przypadku pobrania danych z ArCADia-ARCHITEKTURA program automatycznie przeniesie wpisaną w architekturze kubaturę pomieszczenia. Wartość ta wykorzystywana jest do obliczeń wentylacji pomieszczeń, a także do sumowania kubatur stref i budynku.



STREFA CHŁODU – pole służące do ręcznego wyboru do jakiej strefy chłodu ma należeć pomieszczenie. Użytkownik na etapie wstawiania pomieszczeń może przypisać je do danej strefy, może też zrobić to później w oknie strefy chłodu.

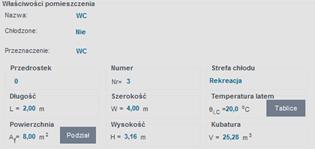

•          Okno właściwości pomieszczenia niechłodzonego
