Opis okna Właściwości grupy pomieszczeń

W oknie tym użytkownik może zdefiniować globalne parametry dla pomieszczeń należących do danej grupy takie jak: przedrostek, wysokość w świetle, wysokość kondygnacji, współczynnik nagrzewania, współczynnik osłonięcia, współczynnik poprawkowy, typ wentylacji, krotność wymian, temperatura powietrza nawiewanego, sprawność odzysku instalacji, system wentylacji. Zasada działania jest następująca: jeśli wypełnimy poniższe parametry i zaznaczymy je  wówczas wszystkie nowe pomieszczenia dodawane do tej grupy będą miały wpisane parametry, jeśli w grupie są już pomieszczenia, a my chcemy zmienić w nich jakiś parametr wciskamy przycisk „Zastosuj” .

•          Okno właściwości grupy pomieszczeń nieogrzewanych

NAZWA GRUPY – pole do edycji przez użytkownika.



PRZEDROSTEK POMIESZCZEŃ – pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość.



WYSOKOŚĆ W ŚWIETLE [m] – pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość.  Program automatycznie dla nowo wstawianych przegrody typu ściana wewnętrzna pobierze wysokość z tego pola.



WYSOKOŚĆ KONDYGNACJI [m] – pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość.  Program automatycznie dla nowo wstawianych przegrody typu ściana zewnętrzna pobierze wysokość z tego pola.



WSPÓŁCZYNNIK NAGRZEWANIA f_RH [W/m²] - pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do dodatków. Użytkownik może skorzystać z podpowiedzi odpalanej przyciskiem .



WSPÓŁCZYNNIK OSŁONIĘCIA e - pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do dodatków. Użytkownik może skorzystać z podpowiedzi odpalanej przyciskiem .



WSPÓŁCZYNNIK POPRAWKOWY ε - pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do dodatków. Użytkownik może skorzystać z podpowiedzi odpalanej przyciskiem .



TYP WENTYLACJI - użytkownik wybiera jeden z typów wentylacji jaki ma mieć grupa. Do wyboru jest wentylacja: grawitacyjna, mechaniczna, nawiewna, wywiewna, z odzyskiem. Jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do strat przez przenikanie.



KROTNOŚĆ WYMIAN n [1/h] - pole do edycji przez użytkownika, jeśli zaznaczymy  wówczas do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do strat przez przenikanie. Użytkownik może skorzystać z podpowiedzi odpalanej przyciskiem .



TEMPERATURA POWIETRZA WENTYLACYJNEGO θ_u [°C] - pole do edycji przez użytkownika, do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do strat przez przenikanie, w przypadku kiedy będzie w nim zaznaczona wentylacja nawiewna lub mechaniczna.



SPRAWNOŚĆ INSTALACJI ODZYSKU η [%] - pole do edycji przez użytkownika, do nowo wstawianych pomieszczeń program automatycznie przeniesie wartość do strat przez przenikanie, w przypadku kiedy będzie w nim zaznaczona wentylacja z odzyskiem.



SYSTEM WENTYLACJI – funkcja ta przydatna jest dla osób, które chcą policzyć moc nagrzewnic, w polu Wybrane systemy wentylacji użytkownik wybiera stworzony przez siebie system dla danej grupy, na tej podstawie program sumuje strumienie powietrza i w oknie Zestawienie systemów dla każdego systemu, który ma wentylację mechaniczną można policzyć moc nagrzewnicy wstępnej i wtórnej.

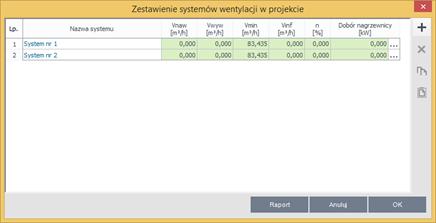

•          Okno Zestawienie systemów wentylacji w projekcie

KOLUMNA NAZWA SYSTEMU – pole do edycji przez użytkownika, określamy w nim nazwę systemu wentylacji.



KOLUMNA STRUMIEŃ POWIETRZA NAWIEWANEGO V_naw [m³/h] – pole wyliczane przez program automatycznie.



KOLUMNA STRUMIEŃ POWIETRZA WYWIEWANEGO V_wyw [m³/h] – pole wyliczane przez program automatycznie.



KOLUMNA STRUMIEŃ POWIETRZA WENTYLACJI GRAWITACYJNEJ V_o [m³/h] – pole wyliczane przez program automatycznie.



KOLUMNA STRUMIEŃ POWIETRZA INFILTRUJĄCEGO V_inf [m³/h] – pole wyliczane przez program automatycznie.



KOLUMNA SPRAWNOŚĆ SYSTEMU ODZYSKUη [%] – pole wyliczane przez program automatycznie.



KOLUMNA DOBÓR NAGRZEWNICY [kW] – pole wyliczane przez program automatycznie, przyciskiem  otwierane jest nowe okno doboru nagrzewnic tylko w przypadku kiedy zdefiniowany jest strumień powietrza nawiewanego.



•          Okno doboru nagrzewnic
