Okno źródła ciepła na przygotowanie ciepłej wody użytkowej

• Okno Ciepła woda użytkowa, źródła ciepła dla ciepłej wody – metoda obliczeniowa

NAZWA ŹRÓDŁA CIEPŁA – pole do edycji przez użytkownika, wartość z tego pola pokazywana będzie na drzewku certyfikatu.

PROCENTOWY UDZIAŁ ŹRÓDŁA W GRUPIE – pole do edycji przez użytkownika, na podstawie wpisanej wartości zostanie pomniejszone Q_W,nd.

ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTECZNĄ NA POTRZEBY PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ Q_W,nd [kWh/rok] – pole do podglądu obliczonego zapotrzebowania wyliczonego z uwzględnieniem udziału procentowego.

INFORMACJE UZUPEŁNIAJĄCE – pole do wpisywania uwag przez użytkownika.

GRUPA WYTWARZANIE

RODZAJ PALIWA – użytkownik ma do wyboru następującą listę:

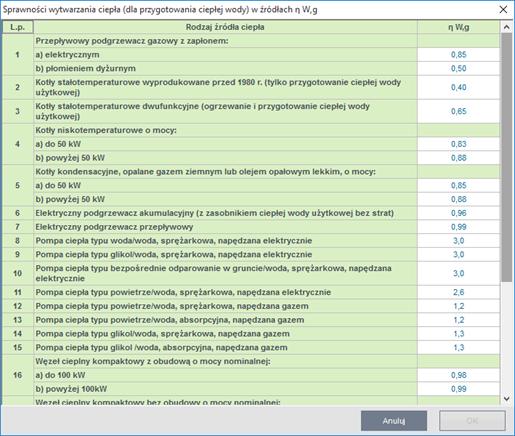

RODZAJ ŹRÓDŁA CIEPŁA – użytkownik w polu tym wybiera jeden z wariantów wg poniższej tabeli:

GRUPA PRZESYŁ

TYP INSTALACJI CIEPŁEJ WODY - użytkownik w polu tym wybiera jeden z wariantów wg poniższej tabeli:

Dodatkowo do tego współczynnika dorobiony jest przycisk , który otwiera poniższe okno (wówczas współczynnik η_W,dwyliczany jest z poniższego okna):

• Okno certyfikatu Obliczenie sprawności przesyłu

Przewody ciepłej wody o temperaturze – wybór jednego z wariantów, na podstawie którego wstawiane będą wartości ql: 55 ºC przepływ stały, 55 ºC przepływ zmienny.

Lp. – kolejna liczba porządkowa dla dodawanego wiersza.

DN [mm] – średnica przewodów ciepłej wody, wartość wybierana przez użytkownika z listy.

L [m] – długość przewodów ciepłej wody o zadanej średnicy, wartość wpisywana przez użytkownika.

Lokalizacja przewodów - użytkownik w kolumnie tej wybiera jeden z dwóch wariantów lokalizacji przewodów: Na zewnątrz osłony izolacyjnej budynku, Wewnątrz osłony izolacyjnej budynku.

Typ izolacji – użytkownik w tym oknie wybiera z listy jeden z kilku wariantów izolacji cieplnej: nieizolowane, ½ grubości wg WT, grubość WT, 2 x grubość WT.

qi [W/m] - jednostkowa strata ciepła przewodów ciepłej wody, wstawiana na podstawie tabelki wyświetlanej poprzez wciśnięcie przycisku , edytowalna przez użytkownika. Wartość domyślna jest wstawiana na podstawie listy rozwijanej „Parametry wody”, kolumny „DN”, kolumny „Lokalizacja przewodów”, kolumny „Typ izolacji”, na podstawie poniższej tabelki:

t_CW [h] - czas trwania sezonu grzewczego

∆Q_W,d [kWh/rok] – jednostkowe sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku (w obrębie osłony bilansowej lub poza nią). Wartość wyliczana domyślnie z wzoru:

∆Q_W,d = (L ·qi · t_CW) · 10^-3

∑∆Q_W,d [kWh/rok] – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku (w obrębie osłony bilansowej lub poza nią). Wartość wyliczana z sumy kolumny ∆Q_W,d:

∑∆Q_W,d = ∑(∆Q_W,d)

Η_W,d– średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku (osłony bilansowej lub poza nią). Wartość domyślnie obliczana z wzoru:

Gdzie:

Q _W,nd – zapotrzebowanie ciepła użytkowego do podgrzewu ciepłej wody.

∑∆Q_W,d – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku.

Grupa Akumulacja

PARAMETRY ZASOBNIKA CIEPŁEJ WODY - na podstawie listy program wstawia odpowiedni współczynnik η_W,swg następującego schematu:

Dodatkowo do tego współczynnika dołączony jest przycisk , który otwiera poniższe okno (wówczas współczynnik η_W,swyliczany jest z poniższego okna):

• Okno certyfikatu Obliczenie sprawności akumulacji

Lp. – kolejna liczba porządkowa dla dodawanego wiersza.

V [dm³] – pojemność zasobnika ciepłej wody, wartość podawana przez użytkownika w zakresie (0-2000).

qs [W/dm³] - jednostkowa strata ciepła zbiornika buforowego, wartość podawana przez użytkownika lub wstawiana na podstawie tabelki wyświetlanej poprzez wciśnięcie przycisku .

Wariant A Pośrednio podgrzewane, biwalentne zasobniki solarne, zasobniki elektryczne całodobowe

• Wariant B Małe zasobniki elektryczne

• Wariant C Zasobniki gazowe

t_CW[h] - czas trwania sezonu grzewczego

∆Q_W,S [kWh/rok] – jednostkowe sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią). Wartość wyliczana domyślnie z wzoru:

∆Q_W,S = (Vs ·qs · t_CW)· 10^-3

∑∆Q_W,S [kWh/rok] – uśrednione sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią)

η_W,S– średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią). Wartość domyślnie obliczana z wzoru:

Gdzie:

Q _W,nd – zapotrzebowanie ciepła użytkowego do podgrzewu ciepłej wody

∆Q_W,d – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku

∑∆Q_W,S – uśrednione sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku

Roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody E _el,pom,W- wartość podawana przez użytkownika lub wyliczana w oknie aktywowanym przyciskiem .

• Okno certyfikatu Obliczenie rocznego zapotrzebowania energii elektrycznej końcowej wg rozporządzenia MI

Lp. – kolejna liczba porządkowa dla dodawanego wiersza

Rodzaj urządzenia pomocniczego – użytkownik wybiera z listy jedną z pozycji

q_el,W [W/m²] – wartość wpisywana przez użytkownika lub wybierana z tabeli aktywowanej przyciskiem

UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie

UDZIAŁ [%] – pole do wpisywania udziału procentowego tego urządzenia w całej pracy instalacji, program domyślnie wstawia wartość taką jaka jest wybrana w udziale procentowym źródła ciepła grupy

Ilość [szt.] – wartość podawana przez użytkownika

t_el[h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana domyślnie na podstawie wybranego Rodzaju urządzenia pomocniczego

A_f[m²] – powierzchnia pomieszczeń o regulowanej temperaturze

E_el,pom,W [kWh/rok] – jednostkowe roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu ogrzewania i wentylacji, wartość wpisywana przez użytkownika, domyślnie wyliczana z wzoru: E_el,pom,W = q_el,W · ilość · A_f · t_el·10^-3

∑ E_el,pom_,W – roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody. Wartość wyliczana z sumy kolumny E_el,pom,W:

∑E_el,pom,W = ∑( E_el,pom,W)

Lp.	Rodzaj urządzenia pomocniczego i instalacji	q_el [W/m²]	t_el [h/rok]
1	Pompy obiegowe ogrzewania w budynku do A=250 m² z grzejnikami członowymi lub płytowymi, granica ogrzewania 12 ºC	0,2-0,7	5000-6000
2	Pompy obiegowe ogrzewania w budynku ponad A=250 m² z grzejnikami członowymi lub płytowymi, granica ogrzewania 10 ºC	0,1-0,4	4000-5000
3	Pompy obiegowe ogrzewania w budynku do A=250 m² z grzejnikami podłogowymi, granica ogrzewania 15 ºC	0,5-1,2	6000-7000
4	Pompy cyrkulacyjne ciepłej wody w budynku do A=250 m², praca ciągła	0,1-0,4	8760
5	Pompy cyrkulacyjne ciepłej wody użytkowej w budynku ponad A=250 m², praca przerywana do 4 godz./dobę	0,05-0,1	7300
6	Pompy cyrkulacyjne ciepłej wody użytkowej w budynku ponad A=250 m², praca przerywana do 8 godz./dobę	0,05-0,1	5840
7	Pompy ładujące zasobnik ciepłej wody użytkowej w budynku do A=250 m²	0,3-0,6	200-300
8	Pompy ładujące zasobnik ciepłej wody użytkowej w budynku ponad A=250 m²	0,1-0,2	300-700
9	Pompy ładujące bufor w układzie ogrzewania w budynku do A=250 m²	0,2-0,5	1500
10	Pompy ładujące bufor w układzie ogrzewania w budynku ponad A=250 m²	0,05-0,1	1500
11	Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej wody użytkowej w budynku do A=250 m²	0,8-1,7	200-350
12	Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej wody użytkowej w budynku ponad A=250 m²	0,1-0,6	300-450
13	Napęd pomocniczy i regulacja kotła do ogrzewania w budynku do A=250 m²	0,3-0,6	1400-3000
14	Napęd pomocniczy i regulacja kotła do ogrzewania w budynku ponad A=250 m²	0,05-0,2	2500-4500
15	Napęd pomocniczy pompy ciepła woda/woda w układzie przygotowania ciepłej wody użytkowej	1,0-1,6	400
16	Napęd pomocniczy pompy ciepła glikol/woda w układzie przygotowania ciepłej wody użytkowej	0,6-1,0	400
17	Napęd pomocniczy pompy ciepła woda/woda w układzie ogrzewania	1,0-1,6	1600
18	Napęd pomocniczy pompy ciepła glikol/woda w układzie ogrzewania	0,6-1,0	1600
19	Regulacja węzła cieplnego – ogrzewanie i ciepła woda użytkowa	0,05-0,1	8760
20	Pompy i regulacja instalacji solarnej w budynkach do A=500 m²	0,2-0,4	1000-1750
21	Pompy i regulacja instalacji solarnej w budynkach ponad A=500 m²	0,1-0,3	1000-1750
22	Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza do 0,6 1/h	0,2-0,6	6000-8760
23	Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza ponad 0,6 1/h	0,6-1,6	6000-8760
24	Wentylatory w centrali wywiewnej, wymiana powietrza do 0,6 1/h	0,1-0,5	6000-8760
25	Wentylatory w centrali wywiewnej, wymiana powietrza ponad 0,6 1/h	0,5-1,1	6000-8760
26	Wentylatory miejscowego układu wentylacyjnego	1,1-3,0	6000-8760

η_W,tot – średnia sezonowa sprawność całkowita systemu grzewczego budynku ocenianego, wartość wyliczana z wzoru: η_W,tot = η_W,g · η_W,s · η_W,d · η_W,e

Q_P,W [kWh/rok] – roczne zapotrzebowanie energii pierwotnej przez system do podgrzewu ciepłej wody, wartość wyliczana z wzoru:

Q_P,W =

Q_K,W [kWh/rok] – roczne zapotrzebowanie na energię końcową na potrzeby podgrzewu ciepłej wody użytkowej budynku ocenianego, wartość wyliczana z wzoru:

Q_K,W =

• Okno certyfikatu Obliczenie rocznego zapotrzebowania energii elektrycznej końcowej - ręczny rodzaj obliczeń

Lp. – kolejna liczba porządkowa dla dodawanego wiersza

Rodzaj urządzenia pomocniczego – użytkownik wpisuje własną wartość lub wybiera z listy „…”

UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie

MOC [kW] – wartość mocy elektrycznej urządzenia pomocniczego podawana przez użytkownika

t_el[h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana przez użytkownika lub wstawiana z podpowiedzi

∑E_el,pom,W = ∑( E_el,pom,W)

METODA ZUŻYCIOWA

W metodzie zużyciowej ze wspólnym systemem ogrzewania i ciepłej wody użytkowej nie oblicza się ze wzoru sprawności cząstkowych instalacji c.w.u.
