Okno Źródła chłodu

• Okno certyfikat Źródła chłodu

- przycisk dostępu do bazy urządzeń. Można też dodawać własne urządzenia.

NAZWA ŹRÓDŁA CHŁODU – pole do edycji przez użytkownika, wartość z tego pola pokazywana będzie na drzewku certyfikatu.

PROCENTOWY UDZIAŁ ŹRÓDŁA W GRUPIE – pole do edycji przez użytkownika, na podstawie wpisanej wartości zostanie pomniejszone Q_C,nd.

OBLICZONY UDZIAŁ W Q_C,nd - zaznaczenie tej opcji pozwala na obliczenie procetowanego udziału wybranego źródła chłodu w budynku.

• Obliczenia Qc,nd dla wybranego źródła chłodu

ILOŚĆ CHŁODU NIEZBĘDNA NA POKRYCIE POTRZEB CHŁODZENIA BUDYNKU (LOKALU, STREFY) Q_C,nd [kWh/rok] – pole do podglądu obliczonego zapotrzebowania wyliczonego z uwzględnieniem udziału procentowego.

INFORMACJA UZUPEŁNIAJĄCA – pole do wpisywania uwag przez użytkownika.

GRUPAWSPÓŁCZYNNIK EFEKTYWNOŚCI ENERGETYCZNEJ WYTWARZANIA CHŁODU

SYSTEM CHŁODZENIA - użytkownik ma do wyboru następującą listę, od której zależą pozostałe listy wyboru w oknie:

Lp.	Nazwa systemu chłodzenia
1	System bezpośredni
2	System pośredni

RODZAJ ŹRÓDŁA CHŁODU - lista wyboru uzależniona jest od wybranego wcześniej SYSTEMU CHŁODZENIA:

TYP INSTALACJI/NOŚNIKA - lista wyboru zależna od wybranego wcześniej RODZAJ ŹRÓDŁA CHŁODU, na podstawie wybranej w niej wartości ustawiamy wartość parametru ESeer:

Nr Rodzaju źródła chłodu	Lp.	Nazwa typu instalacji/nośnika	ESEER
1	1	Klimatyzacja komfortu	3,0-3,2
1	2	Klimatyzacja precyzyjna	3,4-3,6
2	3	Klimatyzacja komfortu	3,2-3,4
2	4	Klimatyzacja precyzyjna	3,6-3,8
3	5	Klimatyzacja komfortu	2,8-3,0
3	6	Klimatyzacja precyzyjna	3,2-3,4
4	7	Klimatyzacja komfortu	3,0-3,2
4	8	Klimatyzacja precyzyjna	3,4-3,6
5	9	-	3,0
6	10	-	3,2
7	11	-	3,3
8	12	Nośnik chłodu-woda	3,6-3,8
8	13	Nośnik chłodu-wodny roztwór glikolu	3,4-3,6
8	14	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,1-5,4
9	15	Nośnik chłodu-woda	3,8-4,0
9	16	Nośnik chłodu-wodny roztwór glikolu	3,6-3,8
9	17	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,4-5,7
10	18	Nośnik chłodu-woda	3,6-3,8
10	19	Nośnik chłodu-wodny roztwór glikolu	3,4-3,6
10	20	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,1-5,4
11	21	Nośnik chłodu-woda	3,8-4,0
11	22	Nośnik chłodu-wodny roztwór glikolu	3,6-3,8
11	23	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,4-5,7
12	24	Nośnik chłodu-woda	3,6-3,8
12	25	Nośnik chłodu-wodny roztwór glikolu	3,4-3,6
12	26	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,1-5,4
13	27	Nośnik chłodu-woda	3,8-4,0
13	28	Nośnik chłodu-wodny roztwór glikolu	3,6-3,8
13	29	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	5,4-5,7
14	30	Nośnik chłodu-woda	4,2-4,4
14	31	Nośnik chłodu-wodny roztwór glikolu	4,0-4,2
14	32	Nośnik chłodu- wodny roztwór glikolu z funkcją free cooling	6,0-6,3
15	33	-	0,7
16	34	-	0,8

GRUPA SPRAWNOŚĆ ROZDZIAŁU POWIETRZA

TYP SYSTEMU ROZDZIAŁU - lista wyboru uzależniona od wybranego wcześniej SYSTEMU CHŁODZENIA:

RODZAJ SYSTEMU ROZDZIAŁU - lista wyboru uzależniona od wybranego wcześniej TYPU SYSTEMU ROZDZIAŁU, na jej podstawie wstawiany jest współczynnik η_C,d:

Lp.	Nazwa rodzaju systemu rozdziału	η_C,d
1	Klimatyzator monoblokowy ze skraplaczem chłodzonym powietrzem	1,0
2	Klimatyzator monoblokowy ze skraplaczem chłodzonym wodą	1,0
3	Klimatyzator rozdzielny (split) ze skraplaczem chłodzonym powietrzem	1,0
4	Klimatyzator rozdzielny (split) ze skraplaczem chłodzonym wodą	1,0
5	Klimatyzator rozdzielny (duo-split) ze skraplaczem chłodzonym powietrzem	0,98
6	Klimatyzator rozdzielny (duo-split) ze skraplaczem chłodzonym wodą	0,98
7	System VRV	0,94-0,98
8	Jednoprzewodowa instalacja powietrzna	0,9
9	Instalacja wody lodowej 5/12 ºC układ prosty bez podziału na obiegi	0,92
10	Instalacja wody lodowej 5/12 ºC układ z podziałem na obiegi pierwotny i wtórny	0,96
11	Instalacja wody lodowej 15/18 ºC układ zasilający belki chłodzące obiegi	0,98

GRUPA SPRAWNOŚĆ REGULACJI WYTWARZANIA CHŁODU

RODZAJ INSTALACJI – lista wyboru zawierająca wartości z poniższej tabeli:

Lp.	Nazwa rodzaju instalacji
1	Instalacja wody lodowej z termostatycznymi zaworami przelotowymi przy odbiornikach
2	Instalacja wody lodowej z zaworami trójdrogowymi przy odbiornikach

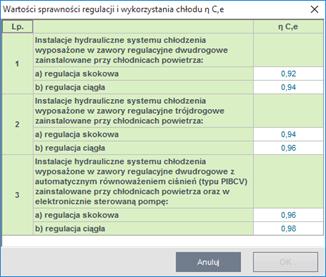

REGULACJA - lista wyboru zawierająca wartości z poniższej tabeli, uzależniona od wybranej wartości w liście RODZAJ INSTALACJI, na podstawie wybranej w niej wartości ustawiamy wartość parametru η_C,e:

GRUPA SPRAWNOŚĆ AKUMULACJI CIEPŁA:

PARAMETRY ZASOBNIKA REGULACYJNEGO - na podstawie wyświetlanej lista w tym Combie powinna, być wstawiany współczynnik η_C,s:

Roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu chłodzenia E _el,pom,C- wartość podawana przez użytkownika lub wyliczana w oknie aktywowanym przyciskiem

• Okno certyfikatu Obliczenie rocznego zapotrzebowania energii elektrycznej końcowej wg rozporządzenia MI

Lp. – kolejna liczba porządkowa dla dodawanego wiersza

Rodzaj urządzenia pomocniczego – użytkownik wybiera z listy jedną z pozycji

q_el,C [W/m²] – wartość wpisywana przez użytkownika lub wybierana z tabeli aktywowanej przyciskiem

UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie

UDZIAŁ [%] – pole do wpisywania udziału procentowego tego urządzenia w całej pracy instalacji, program domyślnie wstawia wartość taką jaka jest wybrana w udziale procentowym źródła ciepła grupy

Ilość [szt.] – wartość podawana przez użytkownika

t_el[h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana domyślnie na podstawie wybranego Rodzaju urządzenia pomocniczego

A_f[m²] – powierzchnia pomieszczeń o regulowanej temperaturze

E_el,pom,C [kWh/rok] – jednostkowe roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu ogrzewania i wentylacji, wartość wpisywana przez użytkownika, domyślnie wyliczana z wzoru: E_el,pom,C = q_el,C · ilość · A_f · t_el· 10^-3

∑ E_el,pom_,C – roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody użytkowj. Wartość wyliczana z sumy kolumny E_el,pom,C:

∑E_el,pom,C = ∑( E_el,pom,C)

Lp.	Rodzaj urządzenia pomocniczego i instalacji	q_el [W/m²]	t_el h/rok]
1	Pompy obiegowe ogrzewania w budynku do A=250 m² z grzejnikami członowymi lub płytowymi, granica ogrzewania 12 ºC	0,2-0,7	5000-6000
2	Pompy obiegowe ogrzewania w budynku ponad A=250 m² z grzejnikami członowymi lub płytowymi, granica ogrzewania 10 ºC	0,1-0,4	4000-5000
3	Pompy obiegowe ogrzewania w budynku do A=250 m² z grzejnikami podłogowymi, granica ogrzewania 15 ºC	0,5-1,2	6000-7000
4	Pompy cyrkulacyjne ciepłej wody w budynku do A=250 m², praca ciągła	0,1-0,4	8760
5	Pompy cyrkulacyjne ciepłej użytkowej wody w budynku ponad A=250 m², praca przerywana do 4 godz./dobę	0,05-0,1	7300
6	Pompy cyrkulacyjne ciepłej wody użytkowej w budynku ponad A=250 m², praca przerywana do 8 godz./dobę	0,05-0,1	5840
7	Pompy ładujące zasobnik ciepłej wody użytkowej w budynku do A=250 m²	0,3-0,6	200-300
8	Pompy ładujące zasobnik ciepłej wody użytkowej w budynku ponad A=250 m²	0,1-0,2	300-700
9	Pompy ładujące bufor w układzie ogrzewania w budynku do A=250 m²	0,2-0,5	1500
10	Pompy ładujące bufor w układzie ogrzewania w budynku ponad A=250 m²	0,05-0,1	1500
11	Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej wody użytkowej w budynku do A=250 m²	0,8-1,7	200-350
12	Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej wody użytkowej w budynku ponad A=250 m²	0,1-0,6	300-450
13	Napęd pomocniczy i regulacja kotła do ogrzewania w budynku do A=250 m²	0,3-0,6	1400-3000
14	Napęd pomocniczy i regulacja kotła do ogrzewania w budynku ponad A=250 m²	0,05-0,2	2500-4500
15	Napęd pomocniczy pompy ciepła woda/woda w układzie przygotowania ciepłej wody użytkowej	1,0-1,6	400
16	Napęd pomocniczy pompy ciepła glikol/woda w układzie przygotowania ciepłej wody użytkowej	0,6-1,0	400
17	Napęd pomocniczy pompy ciepła woda/woda w układzie ogrzewania	1,0-1,6	1600
18	Napęd pomocniczy pompy ciepła glikol/woda w układzie ogrzewania	0,6-1,0	1600
19	Regulacja węzła cieplnego – ogrzewanie i ciepła woda użytkowa	0,05-0,1	8760
20	Pompy i regulacja instalacji solarnej w budynkach do A=500 m²	0,2-0,4	1000-1750
21	Pompy i regulacja instalacji solarnej w budynkach ponad A=500 m²	0,1-0,3	1000-1750
22	Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza do 0,6 1/h	0,2-0,6	6000-8760
23	Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza ponad 0,6 1/h	0,6-1,6	6000-8760
24	Wentylatory w centrali wywiewnej, wymiana powietrza do 0,6 1/h	0,1-0,5	6000-8760
25	Wentylatory w centrali wywiewnej, wymiana powietrza ponad 0,6 1/h	0,5-1,1	6000-8760
26	Wentylatory miejscowego układu wentylacyjnego	1,1-3,0	6000-8760

• Okno certyfikatu Obliczenie rocznego zapotrzebowania energii elektrycznej końcowej - ręcznie

Lp. – kolejna liczba porządkowa dla dodawanego wiersza

Rodzaj urządzenia pomocniczego – użytkownik wpisuje własną wartość

UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie

MOC [kW] – wartość mocy elektrycznej urządzenia pomocniczego podawana przez użytkownika

t_el[h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana przez użytkownika lub wstawiana z podpowiedzi

∑ E_el,pom_,C – roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody użytkowej. Wartość wyliczana z sumy kolumny E_el,pom,C:

∑E_el,pom,C = ∑( E_el,pom,C)

Wyliczenia końcowe dla tego okna:

η_C,tot – średnia sezonowa sprawność całkowita systemu chłodzenia budynku ocenianego, wartość wyliczana z wzoru: η_C,tot = ESEER · η_C,s · η_C,d · η_C,e

Q_P,C [kWh/rok] – roczne zapotrzebowanie energii pierwotnej przez system do podgrzewu ciepłej wody użytkowej, wartość wyliczana z wzoru:

Q_P,C =

Q_K,C [kWh/rok] – roczne zapotrzebowanie na energię końcową na potrzeby chłodnicze budynku ocenianego, wartość wyliczana z wzoru:

Q_K,C =
