Okno Alternatywne źródło

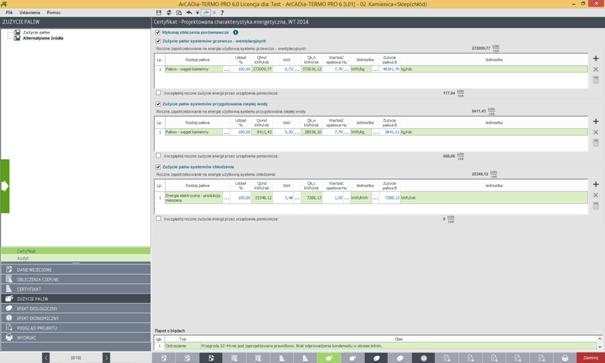

•          Okno alternatywne źródło certyfikat

WYKONAJ OBLICZENIA PORÓWNAWCZE – pole do wyboru czy w efekcie ekologicznym uwzględniamy alternatywne źródła wówczas zaznaczmy , lub czy obliczenia wykonujemy tylko dla projektowanego budynku wówczas pole zostawiamy odznaczone.



GRUPA ZUŻYCIE PALIW SYSTEMÓW GRZEWCZO-WENTYLACYJNYCH

Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole



•          Tabela zużycia paliw dla systemów grzewczo-wentylacyjnych

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła na tej podstawie program przeliczy wartość Q_hnd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ Q_H,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU OGRZEWANIA η_H,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ Q_K,H kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny Q_H,nd i η_H,tot z wzoru: Q_K,H=Q_H,nd/η_H,tot



WARTOŚĆ OPAŁOWA W_o – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.	Jednostka w kolumnie Wo	Jednostka w kolumnie B
1	kWh/kg	kg/rok
2	kWh/kWh	kWh/rok
3	kWh/l	l/rok
4	kWh/m3	m3/rok
5	MJ/kg	kg/rok
6	MJ/m3	m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE E_el,pom,H [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.



GRUPA ZUŻYCIE PALIW SYSTEMÓW PRZYGOTOWANIA CIEPŁEJ WODY



Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole



•          Tabela zużycia paliw dla systemów przygotowania ciepłej wody

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła na tej podstawie program przeliczy wartość Q_wnd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ Q_W,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU η_w,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ Q_K,W kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny Q_W,nd i η_W,tot z wzoru: Q_K,W=Q_W,nd/η_W,tot



WARTOŚĆ OPAŁOWA W_o – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.	Jednostka w kolumnie Wo	Jednostka w kolumnie B
1	kWh/kg	kg/rok
2	kWh/kWh	kWh/rok
3	kWh/l	l/rok
4	kWh/m3	m3/rok
5	MJ/kg	kg/rok
6	MJ/m3	m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE E_el,pom,W [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.



GRUPA ZUŻYCIE PALIW SYSTEMÓW CHŁODZENIA



Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole



•          Tabela zużycia paliw dla systemów chłodzenia

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła na tej podstawie program przeliczy wartość Q_cnd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ Q_C,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU η_C,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ Q_K,C kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny Q_C,nd i η_C,tot z wzoru: Q_K,C=Q_C,nd/η_C,tot



WARTOŚĆ OPAŁOWA W_o – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie przy pomocy przycisku kontynuacji . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.	Jednostka w kolumnie Wo	Jednostka w kolumnie B
1	kWh/kg	kg/rok
2	kWh/kWh	kWh/rok
3	kWh/l	l/rok
4	kWh/m3	m3/rok
5	MJ/kg	kg/rok
6	MJ/m3	m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE E_el,pom,C [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.
