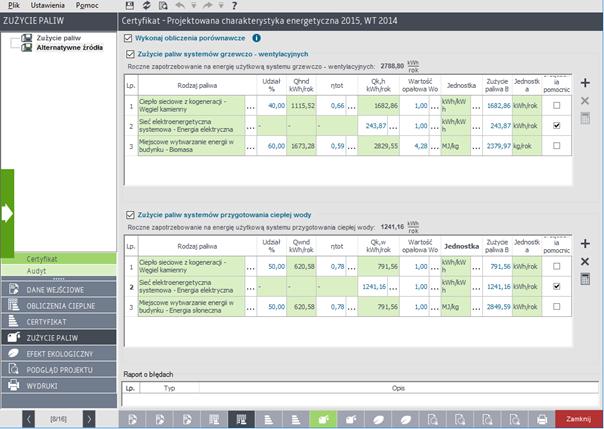

Okno Alternatywne źródła

•          Okno Zużycie Paliw, alternatywne źródła certyfikat

WYKONAJ OBLICZENIA PORÓWNAWCZE – pole do wyboru czy w efekcie ekologicznym uwzględniamy alternatywne źródła, wówczas zaznaczmy , lub czy obliczenia wykonujemy tylko dla projektowanego budynku, wówczas pole zostawiamy odznaczone.



GRUPA ZUŻYCIE PALIW SYSTEMÓW GRZEWCZO-WENTYLACYJNYCH

Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole .

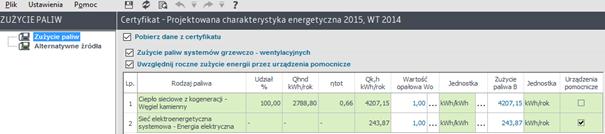

•          Tabela zużycia paliw dla systemów grzewczo-wentylacyjnych

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła, na tej podstawie program przeliczy wartość Qh,nd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ QH,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU OGRZEWANIA ηH,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ QK,H kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny QH,nd i ηH,tot z wzoru: QK,H = QH,nd/ηH,tot



WARTOŚĆ OPAŁOWA Wo – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.

Jednostka w kolumnie Wo

Jednostka w kolumnie B

1

kWh/kg

kg/rok

2

kWh/kWh

kWh/rok

3

kWh/l

l/rok

4

kWh/m3

m3/rok

5

MJ/kg

kg/rok

6

MJ/m3

m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE Eel,pom,H [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.



GRUPA ZUŻYCIE PALIW SYSTEMÓW PRZYGOTOWANIA CIEPŁEJ WODY



Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole .

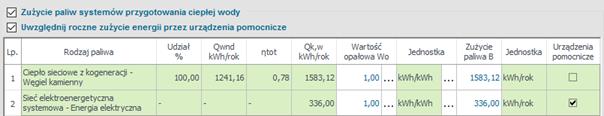

•          Tabela zużycia paliw dla systemów przygotowania ciepłej wody użytkowej

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła; na tej podstawie program przeliczy wartość Qw,nd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ QW,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU ηw,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ QK,W kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny QW,nd i ηW,tot z wzoru: QK,W = QW,nd/ηW,tot



WARTOŚĆ OPAŁOWA Wo – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.

Jednostka w kolumnie Wo

Jednostka w kolumnie B

1

kWh/kg

kg/rok

2

kWh/kWh

kWh/rok

3

kWh/l

l/rok

4

kWh/m3

m3/rok

5

MJ/kg

kg/rok

6

MJ/m3

m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE Eel,pom,W [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.



GRUPA ZUŻYCIE PALIW SYSTEMÓW CHŁODZENIA



Program domyślnie zaznacza wszystkie systemy uwzględnione w obliczeniach certyfikatu, w przypadku kiedy chcemy uwzględnić lub nie uwzględnić wybranego systemu należy zaznaczyć lub odznaczyć pole .

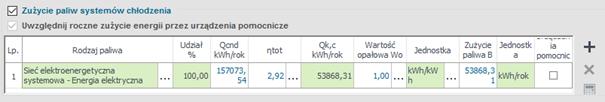

•          Tabela zużycia paliw dla systemów chłodzenia

RODZAJ PALIWA – pole do wyboru rodzaju paliwa z rozwijanej listy uruchamianej poprzez wciśnięcie przycisku .



UDZIAŁ PROCENTOWY % - pole do ustalania udziału procentowego źródła; na tej podstawie program przeliczy wartość Qc,nd.



ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ QC,nd kWh/rok - pole tylko do odczytu, wartość wyliczana na podstawie udziału procentowego.



CAŁKOWITA SPRAWNOŚĆ SYSTEMU ηC,tot - pole do wpisywania sprawności systemu poprzez przycisk.



ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ QK,C kWh/rok - pole obliczane automatycznie na podstawie danych z kolumny QC,nd i ηC,tot z wzoru: QK,C = QC,nd/ηC,tot



WARTOŚĆ OPAŁOWA Wo – pole do edycji przez użytkownika, program na podstawie wstawionego rodzaju paliwa wstawia wartość domyślną, użytkownik może skorzystać z bazy wartości opałowej odpalanej przyciskiem .



JEDNOSTKA WARTOŚCI OPAŁOWEJ – pole do wyboru jednostki wartości opałowej wstawiane domyślnie na podstawie danych z bazy wartości opałowej, lub ręcznie . Na tej podstawie zostanie dobrana jednostka zużycia paliwa wg poniższej tabeli.



L.p.

Jednostka w kolumnie Wo

Jednostka w kolumnie B

1

kWh/kg

kg/rok

2

kWh/kWh

kWh/rok

3

kWh/l

l/rok

4

kWh/m3

m3/rok

5

MJ/kg

kg/rok

6

MJ/m3

m3/rok



ZUŻYCIE PALIWA B – pole do edycji, program wylicza wartość domyślnie na podstawie wzoru:



JEDNOSTKA ZUŻYCIA PALIWA – pole wstawia automatycznie wartość jednostki paliwa na podstawie tabelki powyżej.



UWZGLĘDNIĆ ROCZNE ZUŻYCIE ENERGII PRZEZ URZĄDZENIA POMOCNICZE Eel,pom,C [kWh/rok] - w przypadku zaznaczenia  wartość ta będzie uwzględniana w zużyciu paliwa, program pobiera informację z okna sprawności systemu.
