Obliczenia Q_W,nd i wyniki



•          Pola do charakterystyki obliczeń ciepłej wody użytkowej

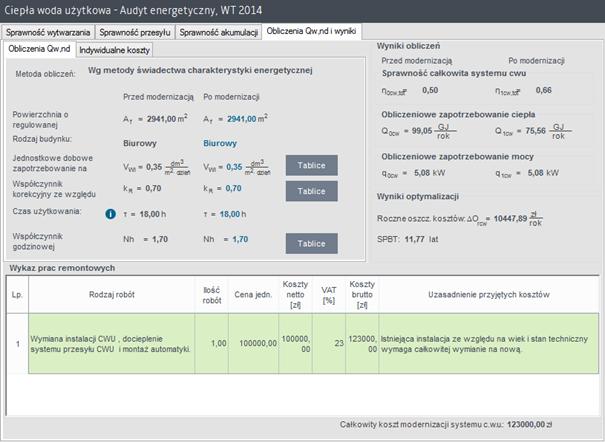

W grupie Wyniki obliczeń uwidocznione są wartości, obliczone na podstawie wprowadzonych danych, Obliczeniowego zapotrzebowania ciepła, Obliczeniowego zapotrzebowania mocy oraz Rocznego zużycia ciepłej wody.





CIEPŁA WODA UŻYTKOWA - OBLICZENIA WG METODY ŚWIADECTWA ENERGETYCZNEGO



•          Pola do wprowadzania danych służących do obliczeń ciepłej wody użytkowej wg metodologii świadectwa charakterystyki energetycznej oraz pole z wynikami obliczeń wg rozporządzenia



Q _W,nd – wartość wyliczana na podstawie wzoru:

Gdzie:

jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową [dm³/(m²·doba)]





2]



·K)



3



temperatura ciepłej wody użytkowej na zaworze czerpalnym (przyjmuje się 55°C)



temperatura wody przed podgrzaniem (przyjmuje się 10°C)



(przyjmuje się wartości z tabelki poniżej, a w przypadku braku danych wartość tą wyznacza się jako stosunek liczby dni użytkowania ciepłej wody użytkowej do liczby dni w roku t_R)







CIEPŁA WODA UŻYTKOWA - OBLICZENIA WG NORMY PN-92/B-01706



Aby program mógł wykonać obliczenia zapotrzebowania na moc oraz ciepło na cele ciepłej wody użytkowej należy podać dane:



TEMPERATURA CIEPŁEJ WODY – pole do wyboru jednego z trzech wariantów temperatury ciepłej wody użytkowej na zaworze czerpalnym (55°C, 50°C, 45°C).



LICZBA DNI UŻYTKOWANIA t_uz [dni/rok] – pole do wpisywania przez użytkownika liczby dni działania instalacji ciepłej wody użytkowej. Dodatkowo można skorzystać z podpowiedzi pod przyciskiem .



•          Liczba dni użytkowania instalacji ciepłej wody



CZAS UŻYTKOWANIA T [h] – pole do wpisywania czasu użytkowania ciepłej wody w ciągu doby; należy przyjmować zakres od 18-24 h.



LICZBA JEDNOSTEK ODNIESIENIA L_i – pole do wpisywania przez użytkownika ilości osób, dla których przygotowywana jest ciepła woda użytkowa. Dodatkowo można skorzystać z podpowiedzi uruchamianej przyciskiem .



JEDNOSTKOWA DOBOWA ILOŚĆ WODY DO PODGRZANIA V_cw [dm³/o·dobę] – pole do określania dobowego zużycia ciepłej wody. Dodatkowo można skorzystać z podpowiedzi uruchamianej przyciskiem .



•          Przeciętne normowe zużycie wody Ochrona zdrowia i opieka społeczna

•          Przeciętne normowe zużycie wody Oświata i nauka

•          Przeciętne normowe zużycie wody Kultura i sztuka

•          Przeciętne normowe zużycie wody Sport i turystyka

•          Przeciętne normowe zużycie wody Handel, gastronomia i usługi

•          Przeciętne normowe zużycie wody Zakład pracy

RZECZYWISTA DOBOWA ILOŚĆ WODY DO PODGRZANIA V_cw,r [dm³/o·dobę] – pole do określania rzeczywistego dobowego zużycia ciepłej wody użytkowej.



OBLICZONE DOBOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_d [dm³/dobę] – pole do podglądu wyliczonego dobowego zapotrzebowania na ciepłą wodę użytkową wyliczone z wzoru: G_d=V_cw·L_i



OBLICZONE ŚREDNIOGODZINOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_h,śr [dm³/h] – pole do podglądu wyliczonego godzinowego zapotrzebowania na ciepłą wodę użytkową wyliczone z wzoru: G_h,śr=.



OBLICZONE MAKSYMALNE GODZINOWE ZAPOTRZEBOWANIE NA CIEPŁĄ WODĘ G_h,max [dm³/h] – pole do podglądu wyliczonego godzinowego zapotrzebowania na ciepłą wodę użytkową wyliczone z wzoru: G_h,max=.



OBLICZENIOWA, ŚREDNIOGODZINOWA MOC CIEPLNA NA PRZYGOTOWANIE CIEPŁEJ WODY  [kW] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej wyliczane z wzoru: .



OBLICZENIOWA, MAKSYMALNA GODZINOWA MOC CIEPLNA NA PRZYGOTOWANIE CIEPŁEJ WODY  [kW] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej wyliczane z wzoru: .



ROCZNE ZAPOTRZEBOWANIE CIEPŁA UŻYTKOWEGO NA PRZYGOTOWANIE CIEPŁEJ WODY Q_W,nd [kWh/rok] - pole do podglądu wyliczeń maksymalnej godzinowej mocy cieplnej wyliczane z wzoru: .
