Obliczenia

W metodzie zużyciowej dane w etapach Dane projektu i Dane o budynku należy wprowadzić w taki sam sposób jak w metodzie obliczeniowej (standardowej).

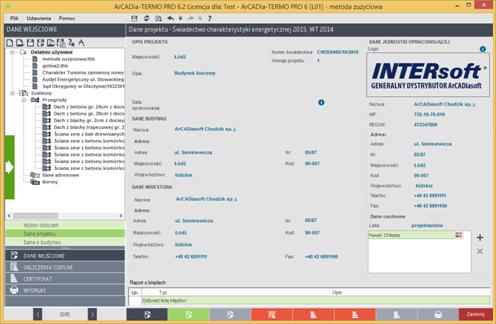

Etap Dane projektu



Aby włączyć metodę zużyciową należy kliknąć na wysuwanym Panelu konfiguracyjnym pozycję Świadectwo.

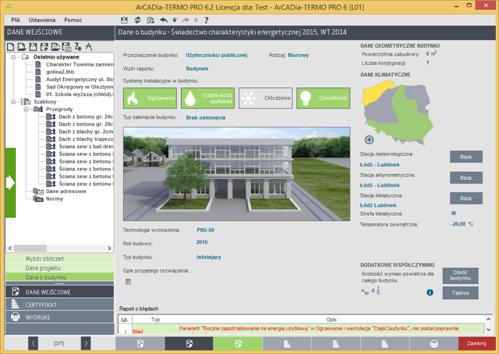

Etap Dane o budynku





Etap Ogrzewanie i wentylacja



W metodzie zużyciowej dochodzi nowa pozycja , w której użytkownik powinien wpisać ilość zużytego ciepła lub gazu ziemnego przez okres ostatnich 3 lat.

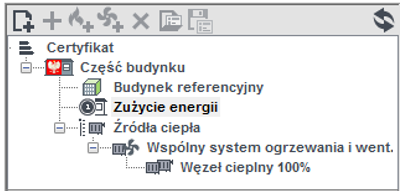

Ogrzewanie i wentylacja – Metoda zużyciowa



Po kliknięciu pozycji  należy wybrać z listy System c.o. i c.w.u. rodzaj systemu: Wspólny lub Rozłączny.

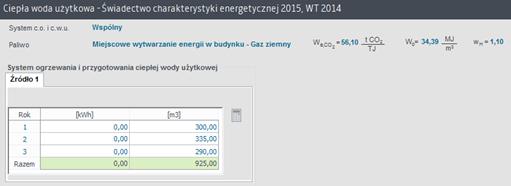

Wspólny system ogrzewania i wentylacji

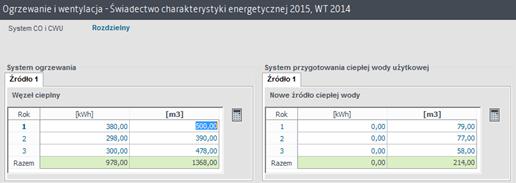

Rozdzielny system ogrzewania i wentylacji





Klikając na pozycję  należy dla obu systemów podać lub wybrać cząstkowe sprawności dla ogrzewania i ciepłej wody użytkowej oraz klikając na przycisk  wyliczyć zapotrzebowanie na energię pomocniczą E_el,pom.

System ogrzewania



Roczne zapotrzebowanie na energię końcową dostarczaną do budynku lub części budynku dla systemu ogrzewania Q_k,H wyznacza się według wzoru:



1) dla ciepła sieciowego:

gdzie:

C_H,3 - suma zużycia ciepła sieciowego na potrzeby ogrzewania z ostatnich 3 lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania [kWh]



2) dla gazu ziemnego:

gdzie:

C_H,l - suma zużycia gazu ziemnego na potrzeby ogrzewania z ostatnich l lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania, w przypadku rozliczania zużycia gazu w jednostce m³ [m³]



W_o - wartość opałowa gazu ziemnego określona na podstawie danych udostępnionych przez dostawcę paliwa. W przypadku braku tych danych przyjmuje się wartości opracowywane na rok sporządzenia świadectwa przez Krajowy ośrodek bilansowania i zarządzania emisjami zgodnie z art. 3 ust. 2 pkt 8 ustawy z dnia 17 lipca 2009 r. o systemie zarządzania emisjami gazów cieplarnianych i innych substancji (Dz. U. z 2013 r. poz. 1107 oraz z 2014 r. poz. 1101) [MJ/m³]



l - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania, w przypadku rozliczania zużycia gazu w jednostce m³ [–]



C_H,m - suma zużycia gazu ziemnego na potrzeby ogrzewania z ostatnich m lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym [kWh]



m - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym, z tym że: m = 3 – l  [–]





System przygotowania ciepłej wody użytkowej



Roczne zapotrzebowanie na energię końcową dostarczaną do budynku lub części budynku dla systemu przygotowania ciepłej wody użytkowej Q_k,W wyznacza się według wzoru:



1) dla ciepła sieciowego:

gdzie:

C_W,3 - suma zużycia ciepła sieciowego na potrzeby przygotowania ciepłej wody użytkowej z ostatnich 3 lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej [kWh]



2) dla gazu ziemnego:

gdzie:

C_w,1 - suma zużycia gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej z ostatnich l lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej, w przypadku rozliczania zużycia gazu w jednostce m³ [m³]



W_o - wartość opałowa gazu ziemnego określona na podstawie danych udostępnionych przez dostawcę paliwa. W przypadku braku tych danych przyjmuje się wartości opracowywane na rok sporządzenia świadectwa przez Krajowy ośrodek bilansowania i zarządzania emisjami zgodnie z art. 3 ust. 2 pkt 8 ustawy z dnia 17 lipca 2009 r. o systemie zarządzania emisjami gazów cieplarnianych i innych substancji (Dz. U. z 2013 r. poz. 1107 oraz z 2014 r. poz. 1101) [MJ/m³]



l - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej, w przypadku rozliczania zużycia gazu w jednostce m³ [–]



C_W,m - suma zużycia gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej z ostatnich m lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym [kWh]



m - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby przygotowania ciepłej wody użytkowej, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym, z tym że: m = 3 – l [–].





System ogrzewania i system przygotowania ciepłej wody użytkowej



Roczne zapotrzebowanie na energię końcową dostarczaną do budynku lub części budynku dla systemu ogrzewania i systemu przygotowania ciepłej wody użytkowej Q_k,H+W wyznacza się według wzoru:



1) dla ciepła sieciowego:



gdzie:

C_H+W,3 - suma zużycia ciepła sieciowego na potrzeby ogrzewania i przygotowania ciepłej wody użytkowej z ostatnich 3 lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania oraz przygotowania ciepłej wody użytkowej, w których nie wskazano zużycia ciepła sieciowego lub gazu ziemnego na poszczególne cele [kWh]



2) dla gazu ziemnego:

gdzie:

C_H+W,1 - suma zużycia gazu ziemnego na potrzeby ogrzewania i przygotowania ciepłej wody użytkowej z ostatnich l lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania oraz przygotowania ciepłej wody użytkowej, w których nie wskazano zużycia ciepła sieciowego lub gazu ziemnego na poszczególne cele, w przypadku rozliczania zużycia gazu w jednostce m³ [m³]



W_o - wartość opałowa gazu ziemnego określona na podstawie danych udostępnionych przez dostawcę paliwa. W przypadku braku tych danych przyjmuje się wartości opracowywane na rok sporządzenia świadectwa przez Krajowy ośrodek bilansowania i zarządzania emisjami zgodnie z art. 3 ust. 2 pkt 8 ustawy z dnia 17 lipca 2009 r. o systemie zarządzania emisjami gazów cieplarnianych i innych substancji (Dz. U. z 2013 r. poz. 1107 oraz z 2014 r. poz. 1101) [MJ/m³]



l - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania oraz przygotowania ciepłej wody użytkowej, w których nie wskazano zużycia ciepła sieciowego lub gazu ziemnego na poszczególne cele, w przypadku rozliczania zużycia gazu w jednostce m³ [–]



C_H+W,m - suma zużycia gazu ziemnego na potrzeby ogrzewania i przygotowania ciepłej wody użytkowej z ostatnich m lat poprzedzających wydanie świadectwa charakterystyki energetycznej, wyznaczona na podstawie dokumentów potwierdzających rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania oraz przygotowania ciepłej wody użytkowej, w których nie wskazano zużycia ciepła sieciowego lub gazu ziemnego na poszczególne cele, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym [kWh]



m - liczba kolejnych lat, dla których istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła sieciowego lub gazu ziemnego na potrzeby ogrzewania oraz przygotowania ciepłej wody użytkowej, w których nie wskazano zużycia ciepła sieciowego lub gazu ziemnego na poszczególne cele, w przypadku rozliczania zużycia gazu w jednostce energii zawartej w dostarczonym paliwie gazowym, z tym że: m = 3 – l [–]





Wyznaczanie rocznego zapotrzebowania na energię użytkową Q_u (tylko rozdzielne źródło c.o. i c.w.u.)



Roczne zapotrzebowanie na energię użytkową Q_u wyznacza się według wzoru:



gdzie:

Q_H,nd - roczne zapotrzebowanie na energię użytkową do ogrzewania i wentylacji [kWh/rok]



Q_W,nd - roczne zapotrzebowanie na energię użytkową do przygotowania ciepłej wody użytkowej [kWh/rok]





Roczne zapotrzebowanie na energię użytkową do ogrzewania i wentylacji Q_H,nd wyznacza się według wzoru:



gdzie:

Q_k,H - roczne zapotrzebowanie na energię końcową dostarczaną do budynku lub części budynku dla systemu ogrzewania [kWh/rok]



η_H,tot - średnia sezonowa sprawność całkowita systemu ogrzewania wyznaczona ze wzoru:





gdzie:

η_H,g - średnia sezonowa sprawność wytwarzania ciepła z nośnika energii lub energii dostarczanych do źródła ciepła [–]



η_H,e - średnia sezonowa sprawność regulacji i wykorzystania ciepła w przestrzeni ogrzewanej [–]



η_H,d - średnia sezonowa sprawność przesyłu ciepła ze źródła ciepła do przestrzeni ogrzewanej [–]

η_H,s - średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu ogrzewania [–]



Roczne zapotrzebowanie na energię użytkową do przygotowania ciepłej wody użytkowej Q_W,nd wyznacza się według wzoru:



Q_k,W - roczne zapotrzebowanie na energię końcową dostarczaną do budynku lub części budynku dla systemu przygotowania ciepłej wody użytkowej [kWh/rok]



η_W,tot - średnia roczna sprawność całkowita systemu przygotowania ciepłej wody użytkowej [–] wyznaczona ze wzoru:



gdzie:

η_W,g - średnia roczna sprawność wytwarzania ciepła z nośnika energii lub energii dostarczanych do źródła ciepła [–]



η_W,s - średnia roczna sprawność akumulacji ciepła w elementach pojemnościowych systemu przygotowania ciepłej wody użytkowej [–]



η_W,d - średnia roczna sprawność przesyłu ciepła ze źródła ciepła do zaworów czerpalnych [–]



η_W,e - średnia roczna sprawność wykorzystania ciepła (przyjmuje się 1,0) [–]
