Przekaźnik

W momencie wybrania ikony  i przejścia do dialogu właściwości mamy możliwość zdefiniowania przekaźnika do schematu. Przejście do dialogu właściwości odbywa się również poprzez dwuklik na wstawionym elemencie:

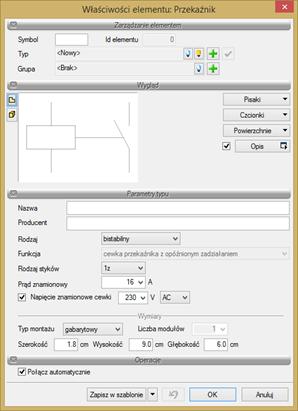

Rys. 17.        Okno właściwości przekaźnika.

W pierwszej kolejności w polach edycyjnych nadajemy symbol przekaźnika i tworzymy bazę typów przekaźników.

Użytkownik w polu Wygląd ma możliwość zdefiniowania takich cech jak:

Pisaki – ustawienia cech wizualnych obiektu, takich jak rodzaj linii obrysu obiektu oraz jego kolor.

Czcionki – służą głównie do ustawień opisu obiektu (kolor czcionki, rodzaj i wielkość).

Opis – użytkownik definiuje zawartość opisu wyświetlanego przy obiekcie.

W polu Nazwa użytkownik nadaje nazwę przekaźnikowi, np. P16.

Projektant ma możliwość wyboru czterech przekaźników:

- bistabilny – wykorzystywany do sterowania oświetlenia w ciągach komunikacyjnych.

- czasowy - wykorzystywany w układach automatyki.

- kontroli faz 1-f – wykorzystywany w celu sygnalizacji obecności napięcia obwodów 1-f

- kontroli faz 3-f – wykorzystywany w celu sygnalizacji obecności napięcia obwodów 3-f

- cewka napięciowa – integralna część przekaźnika. Użytkownik może przypisywać cewce adres przekaźnika w celu tworzenia schematów sterowania.

Projektant ma możliwość sprecyzować funkcję przekaźnika czasowego oraz cewki napięciowej:

- z opóźnionym zadziałaniem

- z opóźnionym opadaniem

Projektant definiuje rodzaj i ilość styków przekaźnika:

- 1z-4z (styki zwierne)

- 1r-4r (styki rozwierne)

- 1z/r-4z/r (styki zwierno-rozwierne)

Następnie użytkownik definiuje parametry, które posłużą do wygenerowania widoku rzeczywistego aparatu, mianowicie:

- Typ montażu:

modułowy: oznacza, ze aparat ma wymiary definiowane ilością modułów. Zostanie usytuowany na szynie TH35.

gabarytowy: oznacza, że aparat ma niestandardowe wymiary i niestandardowy rodzaj montażu. Użytkownik ma możliwość zdefiniowania samodzielnie wymiarów aparatu bądź skorzystania z bazy materiałów.

na drzwiczki: oznacza, że dany aparat montowany jest na drzwi. Użytkownik ma możliwość zdefiniowania samodzielnie wymiarów aparatu bądź skorzystania z bazy materiałów.

Ilość modułów – użytkownik definiuje ilość modułów, z jakiej się składa dany aparat.

Wymiary – użytkownik definiuje wymiary (wys., szer., głęb.) pojedynczego modułu dla montażu modułowego

Dla montażu gabarytowego lub „na drzwiczki” użytkownik definiuje wymiary frontu aparatu.

Na samym dole okna użytkownik definiuje, w jaki sposób chce dokonywać połączeń na schemacie.

Po kliknięciu checkboksa Połącz automatycznie obiekt łączy się automatycznie z szynami fazowymi i zaciskiem PE.

Użytkownik może wykonywać połączenia nie automatyczne (indywidualnie) za pomocą obiektu Linia połączeń.

Obiekt możemy przestawiać w dowolne miejsce w polach schematu, zaznaczając go i przeciągając.

Gdy włączone są połączenia automatyczne, obiekt lokalizuje się centralnie w środku komórki schematu.

Projektant ma możliwość zapisania zadeklarowanego aparatu poprzez przycisk Zapisz w szablonie.

Przy następnym wyborze przekaźnika (kliknięciu w ikonę ) pozostaną wszystkie ustawienia zapisanego aparatu.
