Rura osłonowa

Rura osłonowa – program ArCADia-SIECI TELEKOMUNIKACYJNE udostępnia wprowadzanie do projektu rur osłonowych, które służą do ochrony rur i kabli przed czynnikami zewnętrznymi.



Po kliknięciu ikony  lub ikony iu_ocp.bmppojawia się okno:





Użytkownik określa początek rury osłonowej oraz jej koniec.



W momencie wybrania ikony actionbar     poprzez wybór przycisku lub dwuklik na wstawionym elemencie pojawia się okno definiowania własności elementu rura osłonowa:

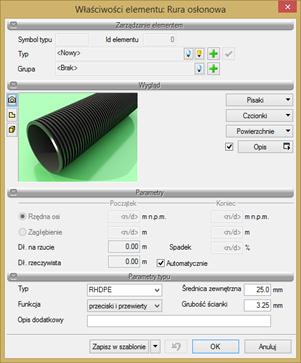

Okno własności rury osłonowej

Określamy średnicę rury osłonowej oraz jej zastosowanie. Rury osłonowe stosujemy na ciągu kanalizacji pierwotnej, rurociągu kablowego bądź kabla światłowodowego. W przypadku osłaniania więcej niż jedną rurą osłonową danego odcinka trasowego długość odcinka rury osłonowej możemy zdefiniować automatycznie. Na odcinku wprowadzamy rurę poprzez zaznaczenie jej początku oraz końca.



Wygląd opisu, symbol graficzny profilu oraz wykaz elementów na rysunku przybierają postać:





rura osl.tif
