Słup energetyczny
Słup energetyczny – program ArCADia-SIECI ELEKTRYCZNE udostępnia wprowadzanie do projektu słupów energetycznych, które służą do projektowania odcinków sieci napowietrznych oraz oświetlenia zewnętrznego.
Po kliknięciu ikony
mamy możliwość dodania
elementu do projektu. Poprzez wybór przycisku
lub dwuklik na wstawionym
elemencie pojawia się okno definiowania
własności projektowanego słupa energetycznego.

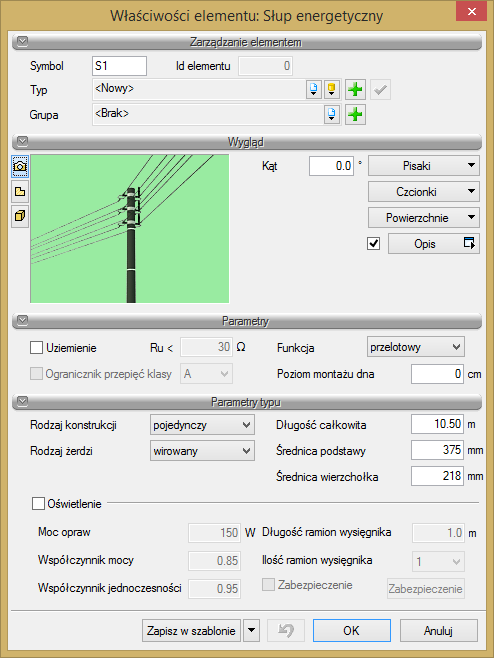

Rys. 13. Okno własności słupa energetycznego
W zakładce Parametry użytkownik, zaznaczając punkt Uziemienie lub Ogranicznik, deklaruje, że słup posiada wykonany uziom i jest wyposażony w ogranicznik przepięć. Użytkownik ma możliwość wpisania dopuszczalnej wartości rezystancji uziemienia. Parametr ten ma swoje odzwierciedlenie na rysunku.
Funkcje słupa:
Przelotowe – stosuje się je, gdy trasa linii nie skręca o więcej niż 2 stopnie.
Narożne – działa na nie wypadkowa siła naciągu z obu stron słupa. Kąty załomu są niewielkie, a więc i wartość siły wypadkowej nie jest duża.
Krańcowe – przystosowane są do wytrzymywania całkowicie jednostronnego naciągu przewodów i dlatego umieszcza się je na początku i końcu linii.
Odporowe – są stawiane na końcach sekcji odciągowej ze słupami przelotowymi w środku, na prostych odcinkach linii.
Rozgałęźne – ustawiane w punkcie rozgałęzienia linii.
Głębokość zakopania – głębokość zakopania pod powierzchnię ziemi.
Następnie użytkownik definiuje Parametry stylu, mianowicie rodzaj konstrukcji słupa (pojedynczy, podwójny, rozkraczny, z podporą, oświetleniowy), rodzaj żerdzi oraz długość, średnicę podstawy i średnicę wierzchołka.
Symbolika słupów na rysunku:
Funkcje słupów: P – przelotowy, N – narożny, O – odporowy, K – krańcowy, R – rozgałęźny.
Rodzaje konstrukcji słupa: pojedynczy, bliźniaczy, z podporą, rozkraczny.
Słup przelotowy pojedynczy:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,4 [m]
Słup przelotowy bliźniaczy, wariant a:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,5 [m]
Słup przelotowy bliźniaczy, wariant b:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,5 [m]
Słup narożny bliźniaczy:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,5 [m]
Słup narożny z podporą:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,1 [m]
od 1,3 do 1,6 [m] dla podpory
Słup narożny rozkraczny:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,2 [m]
Słup odporowy rozkraczny:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,2 [m]
Słup krańcowy bliźniaczy:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,5 [m]
Słup krańcowy z podporą:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,1 [m]
od 1,3 do 1,6 [m] dla podpory
Słup krańcowy rozkraczny:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,1 [m]
Słup rozgałęźny przelotowy:
długości żerdzi: 8,2; 9,2; 10,0; 12,0 [m]
głębokość zakopania: od 1,9 do 2,1 [m]
Przy wyborze danego słupa użytkownik powinien uzyskać informację na temat zestawienia materiałów niezbędnych do jego uzbrojenia.
W celu zaprojektowania sieci instalacji oświetleniowej użytkownik ma możliwość zaprojektowania słupów oświetleniowych i wymiarów geometrycznych instalacji oświetleniowej.
W momencie kiedy użytkownik wybierze słup oświetleniowy, zostają udostępnione opcje doboru parametrów mocy oprawy, współczynnika mocy, współczynnika jednoczesności, długości ramion wysięgnika i ilości ramion wysięgnika.
Użytkownik ma również możliwość zamocować oprawę oświetleniową na słupie energetycznym, zaznaczając punkt Oświetlenie.
