Wykaz elementów instalacji i zestawienie materiałów

Wykaz elementów użytych w projekcie użytkownik uruchamia przez wciśnięcie guzika z paska narzędzi:

Program ArCADia: Wstążka Woda ⇒ Grupa logiczna Instalacje wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje wodociągowe ⇒

lub napisz IWTR_IL



Zestawienie materiałów użytkownik również otrzymuje z paska narzędzi klikając odpowiednio guzik:

Program ArCADia: Wstążka Woda ⇒ Grupa logiczna Instalacje wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje wodociągowe ⇒

lub napisz IWTR_SLI



W polu rysunkowym wygenerowana zostaje wówczas odpowiednia tabela. Tabela jest przyczepiona do znacznika myszki i kliknięcie w dowolne miejsce powoduje jej wprowadzenie w pole rysunkowe.



Edycję tabel można przeprowadzić klikając na ich ramkę co wywołuje okna akcji.

Rys. 109       Okna przejścia do edycji dla zestawienia materiałów i wykazu elementów

Użytkownik w tych oknach ma możliwość wywołania raportu w formacje .rtf, przez kliknięcie guzika, co wywoła okno umożliwiające nazwanie generowanego pliku i wskazanie jego lokalizacji we wskazanym folderze użytkownika. W przypadku Zestawienia materiałów istnieje możliwość eksportu danych do programu Ceninwest.

Dodatkowo można dla zestawienia materiałów wykonać filtrowanie elementów lub ścieżek. Filtrowanie typów umożliwia ograniczenie typów obiektów użytych w projekcie do tych, które interesują projektanta.



Kliknięcie dużego guzika w oknie przejścia do edycji lub dwukrotne kliknięcie na ramkę powoduje przejście do okien własności tabeli.

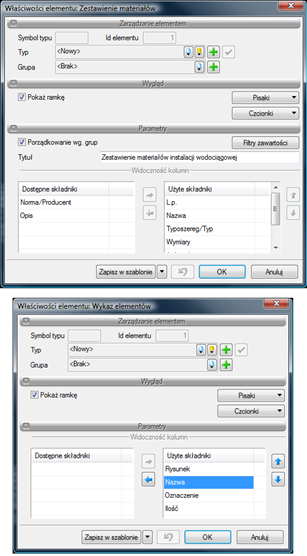

Rys. 110       Okna własności dla zestawienia materiałów i wykazu elementów

Edycja ilości kolumn i ich kolejność w obu przypadkach można wykonać w jednakowy sposób.

Użytkownik zaznacza poprzez kliknięcie na dany składnik, który zaznacza się na niebiesko.

Następnie można przenieść element klikając w strzałkę wskazującą daną tabele (strzałki boczne).

Ustawienie kolejności kolumn jest możliwe przez strzałki góra – dół. Przy zaznaczonym składniku kliknięcie odpowiedniego kierunku pionowego powoduje przeniesienie w tabeli składników użytych. Kolejność wierszy w tabeli składników odpowiada kolejności kolumn w tabeli zestawienia.

Po wstawieniu Zestawienia materiałów lub wykazu elementów jest możliwość zaznaczenia ich wówczas jest dostępne okno modyfikacji na którym znajduje się ikona  Zaznaczanie wybranych elementów na rzucie. Po kliknięciu na daną ikonę użytkownik ma możliwość wybrania myszką pozycji w zestawieniu bądź wykazie. Podświetlony wiersz w tabeli można kliknąć wówczas zaznaczone zostanę na rzucie wszystkie elementy z tego wiersza .

Można wówczas dla wszystkich zaznaczonych obiektów zmienić np. Parametry typu(średnicę , producenta rodzaj połączeń lub inne.)

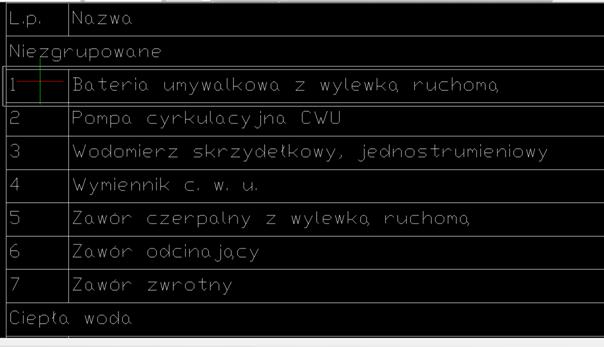

Rys. 111       Widok zestawienia z zaznaczonym elementami
