Wstawianie pionów instalacji wodociągowej

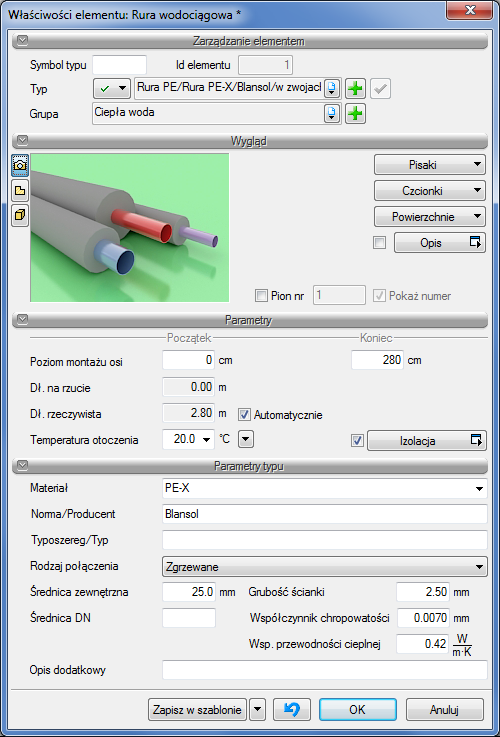

Rys. 73 Okno właściwości rury wodociągowej pionowej
Żeby wstawić pion instalacji
wodociągowej użytkownik będzie mógł zaznaczyć przy wstawianiu ikonkę wstaw
jako pion
lub we
właściwościach rurociągu zaznaczyć checkbox pion na oknie wstawiania (Rys. 6).
Wówczas wstawiany rurociąg pionowy będzie już pionem oraz będzie posiadał swój
numer w kółku. Aby po wstawieniu rurociągu pionowego oznaczyć go jako pion
należy kliknąć właściwości rurociągu pionowego a następnie w grupie kontrolek
Wygląd zaznaczyć checkbox pion
i w razie potrzeby checkbox pokaż numer.
Użytkownik może nadać dowolny numer wpisując go
w okienko
edycyjne.
