Tworzenie i wstawianie układów

Program ArCADia:

·      Wstążka Widok⇒ grupa logiczna Pokaż/ukryj⇒  Pokaż/Ukryj Eksplorator obiektów

Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek narzędzi⇒  Pokaż/Ukryj Eksplorator obiektów

lub napisz ISA_O

Po wprowadzeniu podanej wyżej komendy otworzy się okno eksploratora obiektów. Służy ono do wstawiania i wprowadzania zdefiniowanych obiektów 2D, 3D i układów.

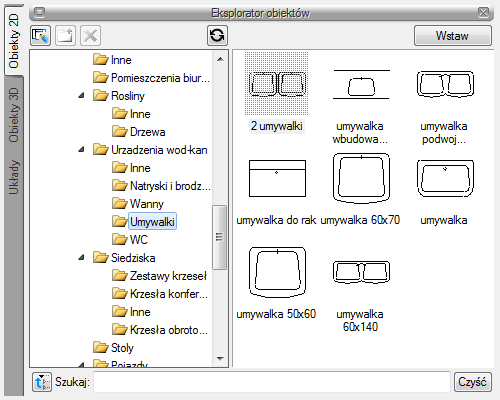

Rys. 9 Okno Eksploratora obiektów

Po lewej stronie okna eksploratora obiektów znajdują się następujące zakładki:

Obiekty 2D – zakładka umożliwiająca wybór istniejącego lub wprowadzenie nowego obiektu 2D np. Tabelka rysunkowa.

Obiektu 3D – zakładka umożliwiająca wybór istniejącego lub wprowadzenie nowego obiektu 3D.

Układy – Przy projektowaniu, np. instalacji wodociągowych, często wykorzystywane są gotowe schematy, które nie różnią się między projektami użytymi elementami a np. ich średnicami. Często też producenci w swojej ofercie mają produkty składające się z kilku różnych elementów. Dla sprawnego projektowania powstała opcja, która pozwala na stworzenie takiego układu i  zapisanie go do biblioteki Układów. Zapis ten pozwoli na wykorzystanie układu elementów w dowolnym projekcie wraz z zadanymi początkowo parametrami.



Aby dodać nowy układ elementów, które są już narysowane należy:

1. W oknie Eksploratora obiektów⇒na zakładce Układy wybrać  Utwórz układ.

2. Następnie należy zaznaczyć elementy, które mają znaleźć się w grupie i zatwierdzić wybór poprzez Enter.

3. Wskazać punkt bazowy dla układu.

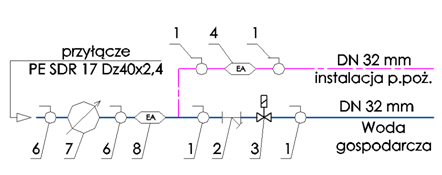

Rys. 10         Elementy rysunku przed zapisaniem układu

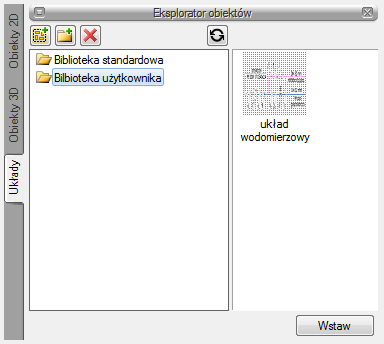

Rys. 11         Zapisany układ

Aby wprowadzić układ do rysunku należy:

Wywołanie:

Program ArCADia:

•      Wstążka Architektura⇒ grupa logiczna Elementy uzupełniające⇒  Pokaż eksploratora obiektów⇒ zakładka Układy



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędziowy⇒  Pokaż eksploratora obiektów⇒ zakładka Układy



1. W oknie Eksploratora obiektów⇒na zakładce Układy wybrać układ do wstawianie

2. Wcisnąć przycisk Wstaw i wskazać miejsce położenia układu w projekcie.
