Sprawdzenie poprawności  narysowanej instalacji

Po zakończenia rysowania (lub w jego trakcie), jeśli użytkownik połączył wszystkie elementy instalacji istnieje możliwość sprawdzenia wykonania projektu pod względem poprawności połączeń rurociągów oraz połączeń instalacji z punktami poboru wody i punktami początkowymi instalacji. Funkcję sprawdzenia instalacji wodociągowej  uruchamia się klikając z paska narzędzi programu ikonę:

Program ArCADia: Wstążka Woda ⇒Grupa logiczna Instalacje wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje wodociągowe ⇒

lub napisz IWTR_VER



Pojawia się wówczas okno z tabelą błędów.

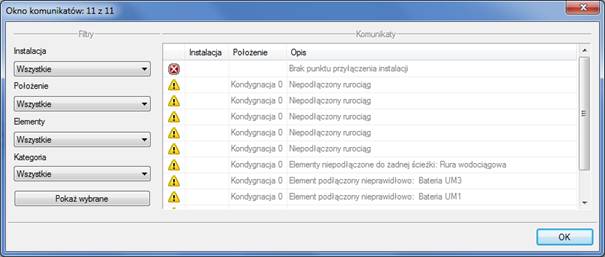

Rys. 88         Tabela – Raport instalacji wodociągowej z informacją o poprawności zbudowanej instalacji

W tabeli użytkownik otrzymuje informację o ilości braków w ciągłości instalacji. Programu wykrywa niepodłączone elementy instalacji oraz ciągi rurociągów, które nie mają połączenia z punktem wejścia do instalacji lub punktem czerpalnym.

Użytkownik po kliknięciu na informację o błędzie uruchomi detekcję błędów na rysunku. Program na modelu zaznaczy ścieżki oraz elementy, gdzie występują błędy. Projektant na rysunku może wprowadzić korekty podłączając elementy w celu zapewnienia ciągłości instalacji.

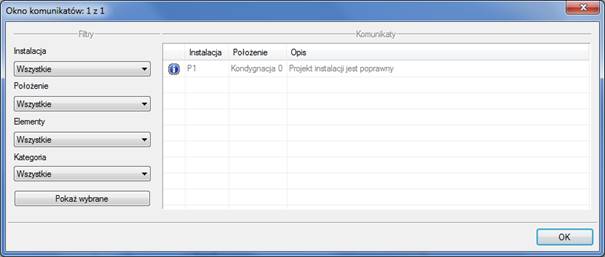

Po wprowadzeniu korekt program w raporcie informuje o prawidłowości zbudowanej instalacji.



W lewej części okna użytkownik będzie miał możliwość odfiltrowania błędów i wyświetlenia tylko wybranych opisów.

Na liście rozwijalnej Instalacja użytkownik wybiera punkt włączenia do instalacji lub zestaw punktów włączenia.

Z listy rozwijalnej Położenie użytkownik ma możliwość ograniczenia wyświetlania błędów  do danej kondygnacji.

Lista rozwijalna Elementy daje możliwość wybrania jednej z kilku grup niepodłączonych elementów. Jeżeli występują błędy połączeniowe w grupach baterii, rurociągów i wodomierzy użytkownik może  wybrać np. jedynie wodomierze.

Z listy rozwijalne Kategoria użytkownik wybiera rodzaj błędu jaki występuje w projekcie: niepodłączone elementy, nieprawidłowe połączenie.

Po zakończeniu wyboru z list rozwijalnych, użytkownik może zaznaczyć na rysunku obiekty, które są niepodłączone i które odpowiadają danemu pogrupowaniu. W tym celu należy wcisnąć guzik Pokaż wybrane. Nastąpi wówczas przeniesienie pola obszaru widoku rzutu instalacji w dany fragment rysunku instalacji obejmujący grupę błędów połączeniowych oraz zaznaczy przerywanymi liniami
z widokiem uchwytów.



Rys. 89         Tabela – Raport instalacji wodociągowej z informacją o poprawności zbudowanej instalacji

Typy komunikatów (różnią się ikonką przy komunikacie):

•      Informacja

•      Ostrzeżenie

•      Błąd



Treść komunikatów-Interpretacja

1.   Projekt instalacji jest poprawny

Komunikat występuje wówczas, gdy w instalacji jest punkt przyłączenia, a wszystkie obiekty pośrednio i bezpośrednio podłączone do tego punktu tworzą poprawnie zbudowaną instalację pod względem połączeń.

2.   Brak punktu przyłączenia instalacji

Komunikat występuje wówczas, gdy w projekcie nie ma punktu przyłączenia ani lokalnego punktu przyłączenia.

3.   Element podłączony nieprawidłowo: np. Bateria UM1

Komunikat występuje wówczas, gdy obiekt jest podłączony do rurociągu, ale nieprawidłowo np. bateria jest podłączona jedynie do rurociągu wody zimnej, armatura przepływowa jest podłączona tylko z jednej strony itd.

4.   Niepodłączony rurociąg

Komunikat występuje wówczas, gdy w projekcie istnieje rurociąg, który jest niepodłączony.

5.   Elementy niepodłączone: np. Bateria UM1

Komunikat występuje wówczas, gdy obiekt nie jest podłączony do żadnego rurociągu.

6.   Elementy niepodłączone do żadnej ścieżki: np. Hydrant

Komunikat występuje wówczas gdy obiekt (również rurociąg) nie mają pośredniego lub bezpośredniego połączenia z punktem przyłączenia. (Może być połączony do rurociągów ale rurociągi te nie mają połączenia z punktem przyłączenia).
