Opcje widoku

Rys. 106       Okno wstawiania widoku aksonometrii

Poprzez wybór przycisku  w oknie wstawienia lub „dwuklik” na uchwyt widoku aksonometrii wywołujemy okno właściwości widoku. W przypadku aksonometrii będzie to okno właściwości widoku Aksonometrii.

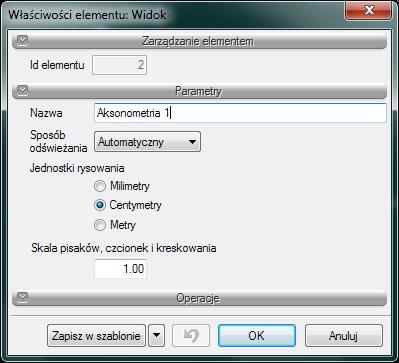

Rys. 107       Okno właściwości widoku aksonometrii

Grupa kontrolek Parametry:



Nazwa – użytkownik może w tym miejscu nadać nazwę danemu widokowi aksonometrii jest ona wyświetlana w menadżerze projektu oraz przy uchwycie widoku.

Sposób odświeżania ­– użytkownik może ustawić sposób odświeżania widoku automatyczny niewymagający ingerencji użytkownika i ręczny.

Jednostki rysowania­ – użytkownik ma możliwość wyboru jednostek rysowania przez zaznaczenie odpowiedniej jednostki milimetry, centymetry lub metry.

Skala pisaków, czcionek i kreskowania ­– użytkownik może dostosować skalę pisaków, czcionek
i kreskowania do swoich potrzeb nie zmieniając skali obiektów.



Rys. 108       Okno modyfikacji widoku aksonometrii

Na oknie modyfikacji widoku aksonometrii są dostępne funkcje :

Ikona  – służy do ręcznego odświeżania widoku aksonometrii,

Ikona  – po wciśnięciu tej ikony użytkownik może zmienić ułożenie uchwytu widoku względem widoku aksonometrii,

Ikona  – służy do usuwania widoku aksonometrii.
