Opcje projektu

Program ArCADia



·      Wstążka WODOCIĄGI⇒ grupa logiczna INSTALACJE WODOCIĄGOWE⇒



Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek ArCADia-INSTALACJIE WODOCIĄGOWE⇒



lub napisz IWTR_POPT



Użytkownik będzie miał również możliwość włączenia okna opcji z Menu ArCADia następnie opcje. Wyświetli się okno opcji ogólnych programu ArCADia, a następnie ArCADia-INSTALACJE WODOCIĄGOWE.

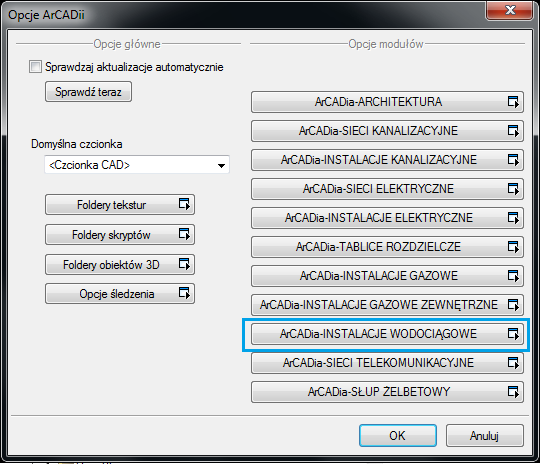

Rys. 4 Okno Opcji systemu ArCADia



Po lewej stronie okna opcji ostatni przycisk to opcje śledzenia. Po kliknięciu na ten przycisk użytkownik ma możliwość przejścia do okna Opcji śledzenia:

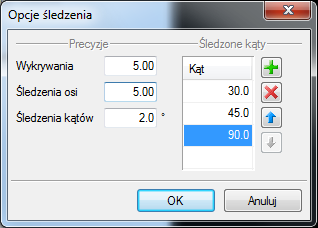

Rys. 5 Okno opcji śledzenia



Po lewej stronie można ustawić z jaką precyzja (maksymalna odległość od osi elementu, która pozwoli na wykrywanie) będą wykrywane elementy, osie i kąty podczas gdy włączona jest funkcja śledzenia osi elementów  i kątów oraz wykrywania elementów .

Po prawej stronie okna można wpisać Śledzone kąty. W tabeli użytkownik ma możliwość poprzez dodanie przyciskiem  kolejnego kąta jaki chce aby program śledził podczas wprowadzania elementów. Jeśli użytkownik będzie chciał usunąć jeden z kątów należy zaznaczyć klikając na niego
w tabelce a następnie za pomocą znajdującego się po prawej stronie przycisku  usunąć jedną
z wartości.

Po podaniu precyzji zmodyfikowani ilości i wartości kątów śledzonych użytkownik może zatwierdzić zmiany przyciskiem OK(zmiany zapiszą się w programie) lub anulować przyciskiem Anuluj(wszystkie zmiany wprowadzone na oknie opcji śledzenia w danym momencie zostaną anulowane )





Rys. 6 Okno Właściwości opcji projektu

We właściwościach Opcji projektu można ustawić główne cechy projektu w jednej z czterech zakładek:

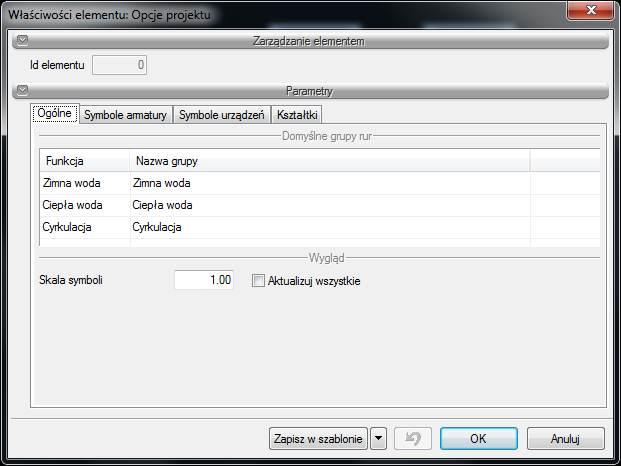

Ogólne:

W tym miejscu użytkownik może zdefiniować jakie domyślne (grupy) rurociągów chce mieć dostępne z paska (wstążki) podczas pracy z programem. Funkcja przyporządkowuje dane rurociągi do grupy
o konkretnych parametrach domyślnych, konkretnej funkcji np. Funkcja –Woda Zimna może zaczynać się od punktu początkowego instalacji i ma ustawioną domyślnie temperaturę 10°C . W kolumnie nazwa Użytkownik może ustawić swoja własną nazwę, która będzie wyświetlana w różnego rodzaju raportach, np. Instalacja p. poż.

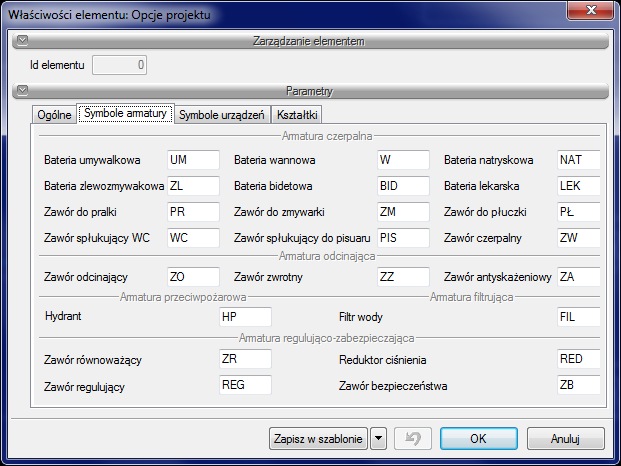

Symbole armatury:

W tym miejscu użytkownik może zmienić domyślne ustawione w programie symbole obiektów armatury wodociągowej.

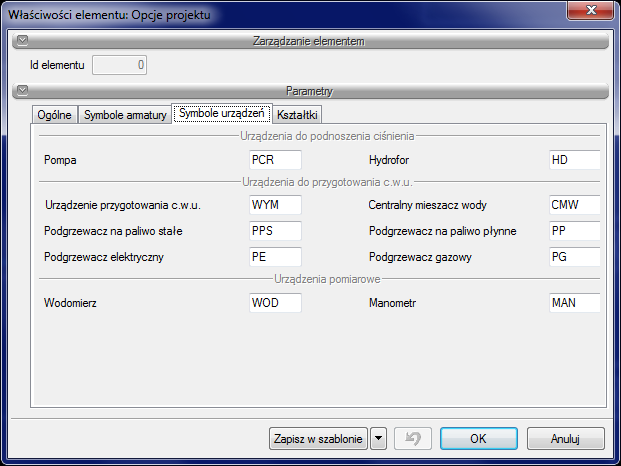

Symbole urządzeń:

W tym miejscu użytkownik może zmienić domyślne ustawione w programie symbole obiektów urządzeń instalacji wodociągowej.

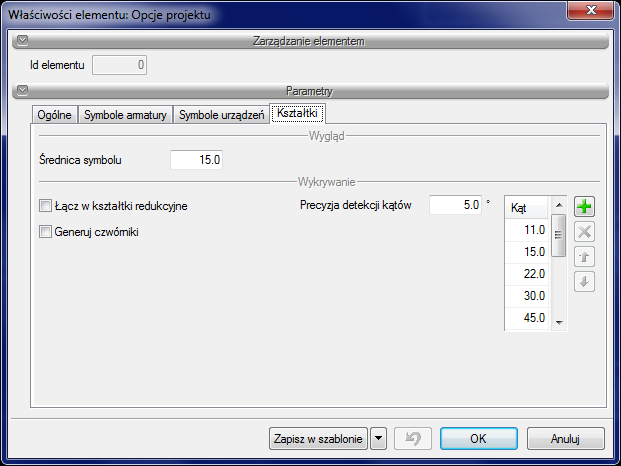

Kształtki:

W tym miejscu użytkownik może zmienić domyślne ustawienia związane z generowaniem kształtek w instalacji wodociągowej.
