Menadżer projektu

Menadżer projektu pozwala na zarządzanie wszystkimi elementami programu ArCADia-INSTALACJE WODOCIĄGOWE:  rurociągi, armatura czerpalna, zaporowa itd.

Program ArCADia:

·      Wstążka Widok⇒ grupa logiczna Pokaż/ukryj⇒  Pokaż/Ukryj Menadżera Projektu

Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek narzędzi⇒  Pokaż/Ukryj Menadżera Projektu

lub napisz ISA_TLLV

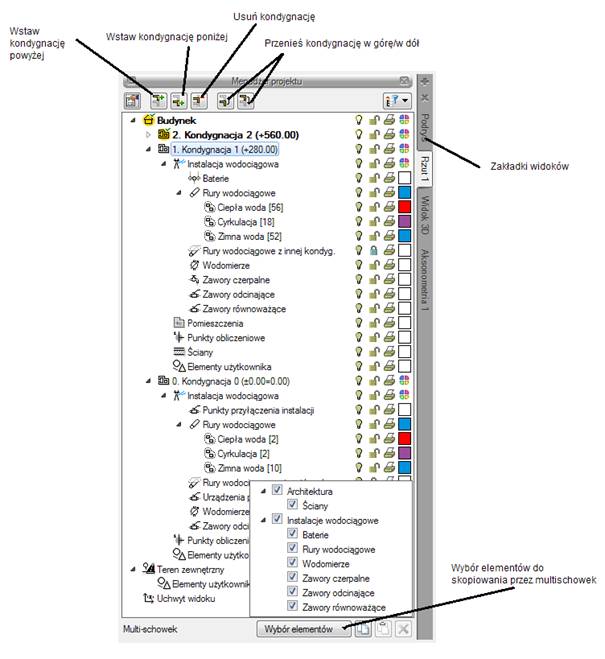

Rys. 1 Okno menadżera Projektu

Z okna menadżera projektu użytkownik może dodawać i usuwać kondygnacje budynku zmieniać ich położenie względem siebie. Może przełączać się pomiędzy widokami przy pomocy zakładek znajdujących się po prawej bądź lewej stronie menadżera.

W  oknie menadżera można również wygasić elementy, które nie są użytkownikowi przydatne podczas procesu projektowania poprzez wciśnięcie żaróweczki (ciemna żarówka) znajdującej się przy nazwie elementów. Po kliknięciu na kłódkę (ciemna kłódka) użytkownik nie będzie miał możliwości wprowadzania zmian na danym elemencie. Po kliknięciu na symbol drukarki analogicznie można wyłączyć dane elementy do drukowania.

Po zaznaczeniu na drzewku elementów w oknie menadżera kondygnacji w dolnej części okna znajduje się multi-schowek. Przy jego pomocy użytkownik może skopiować do schowka elementy znajdujące się na danej kondygnacji i wybrać, które z nich mają być skopiowanie poprzez ich zaznaczenie na liście Wyboru elementów. Następni będą one dostępne do w klejenia np.  na kolejnej kondygnacji.



Więcej:

Dodawanie i edycja grup, zarządzanie obiektami
