Kreator połączeń armatury czerpalnej.

Użytkownik w programie ArCADia - INSTALACJE WODOCIĄGOWE będzie miał możliwość automatycznego kreowania połączeń armatury czerpalnej: zaworów, baterii i hydrantów. Użytkownik aby włączyć okno konfiguratora  musi nacisnąć ikonę:

Program ArCADia

·      Wstążka Woda⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz IWTR_CIW

Po kliknięciu na daną ikonę jest dostępne okno wstawiania i kreowania automatycznych połączeń armatury czerpalnej (baterie zawory i hydranty) z rurociągami wodociągowymi. Użytkownik klika jedną z trzech  ikon oznaczającą rodzaje połączeń zaznacza obiekty przeznaczone do połączenia,
a następnie wciska Enter bądź prawy przycisk myszy.

Rys. 86         Okno Kreatora połączeń

Użytkownik ma do wyboru trzy możliwości połączeń:

Połączenie bezpośrednie (ze spadkiem wynikowym) -  - kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami. Połączenie zrealizowane jest pod kątem prostym jednym odcinkiem rurociągu bezpośrednio od np. zaworu czerpalnego do zaznaczonego rurociągu znajdującego się najbliżej armatury (Rys. 77 Połączenie 1).

Połączenie pionowe od punktu -  - kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami . Połączenie realizowane jest za pomocą dwóch odcinków rurociągów: pionowego odcinka od punktu czerpalnego do wysokości montażu zaznaczonego rurociągu,
a następnie odcinkiem poziomym prostopadłym do wybranego rurociągu (Rys. 37 Połączenie 2).

Połączenie poziome od punktu -  - kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami. Połączenie realizowane jest za pomocą dwóch odcinków rurociągów:  poziomego od punktu czerpalnego  prostopadle do punktu, w którym będzie poprowadzony odcinek pionowy do zaznaczonego rurociągu (Rys. 77 Połączenie 3).

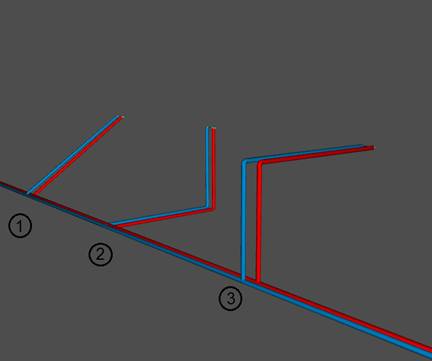

Rys. 87         Metody połączeń kreatora widok 3D
