Hydrant

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe⇒  .

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe⇒

    lub napisz IWTR_HT

Poprzez wybór przycisku  w oknie wstawienia lub „dwuklik” na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

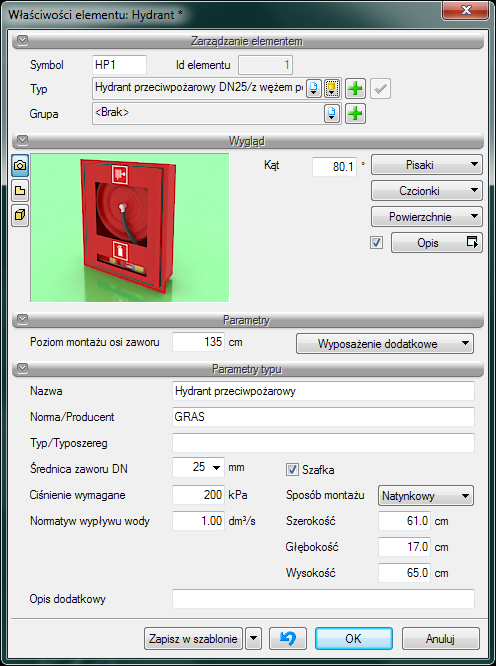

Rys. 50         Okno właściwości Hydrantu





Grupa kontrolek Parametry:

Wyposażenie dodatkowe – dla Hydrantów jak na rys. 45.

Rys. 51         Okno z zawartością dostępnego wyposażenia dodatkowego dla baterii czerpalnej



Grupa kontrolek Parametry typu:

Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica zaworu DN – przejmowane z biblioteki typów lub wprowadzany przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Ciśnienie wymagane – przejmowane z biblioteki typów lub wprowadzany przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Normatyw wypływu wody – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.



Dodatkowo po zaznaczeniu checkbox’a Szafka możliwe jest wprowadzenie szafki, jej wymiarów
i sposobu montażu szafki hydrantowej.

Sposób montażu szafki można wybrać z rozwijalnej listy .



Wszystkie parametry typu, również to czy szafka jest i jakie ma parametry, można zapisać
w parametrach typu
