Zawór równoważący
Aby wstawić na model obiekt Zawór równoważący, kliknij na ikonę:
Program ArCADia:
•
Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
• Pasek
narzędzi Instalacje Wodociągowe ⇒
lub napisz
• iwtr_bv.
Poprzez wybór przycisku
w oknie
wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym
już elemencie wywołujemy okno definiowania właściwości projektowanego
elementu.

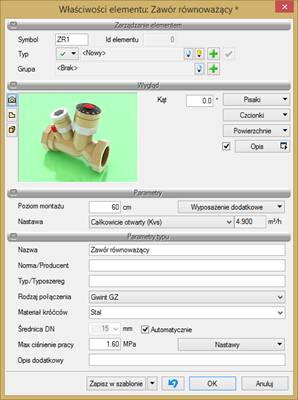

Rys. 57. Okno właściwości elementu Zawór równoważący
Grupa kontrolek Parametry
Nastawa – przycisk wyboru wprowadzonej przez użytkownika lub zdefiniowanej w programie nastawy zaworu (w grupie Parametry typu) w postaci wartości Kvs.
Grupa kontrolek Parametry typu
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica DN – po zaznaczeniu opcji Automatycznie pobierana z rurociągu, na który obiekt jest wstawiany, może być również wpisana przez użytkownika.
Max. ciśnienie pracy – przejmowane z bibliotek typów, jeśli zostało zamieszczone, lub wpisywane przez użytkownika w podanej obok okna jednostce.

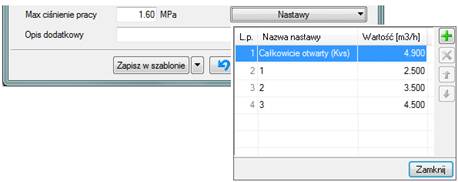

Nastawy – zdefiniowane w programie lub przez użytkownika nastawy w postaci wartości Kvs wyrażone w [m3/h], pojawiające się w oknie wyboru w grupie Parametry po zdefiniowaniu tabeli nastaw.
Dodawanie linii z poszczególnymi
nastawami odbywa się tak, jak opisano w punkcie 5.2.3
(dla dodawania
wyposażenia dodatkowego).
Opis dodatkowy – jak w punkcie 5.2.3.
