Zawór regulacyjny

Aby wstawić na model obiekt Zawór regulacyjny, kliknij na ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

 lub napisz



•      iwtr_frv.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

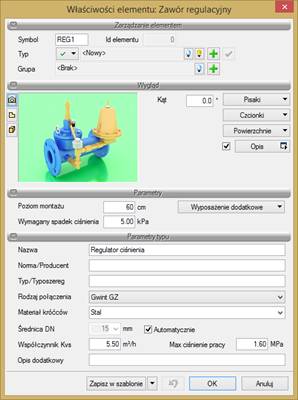

Rys. 60.   Okno właściwości elementu Zawór regulacyjny

Grupa kontrolek Parametry



Wymagany spadek ciśnienia – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – po zaznaczeniu opcji Automatycznie pobierana z rurociągu, na który obiekt jest wstawiany, może być również wpisana przez użytkownika.

Max. ciśnienie pracy – przejmowane z bibliotek typów, jeśli zostało zamieszczone, lub wpisywane przez użytkownika w podanej obok okna jednostce.

Współczynnik Kvs – wielkości przejmowane z bibliotek typów, jeśli zostały zamieszczone, lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Opis dodatkowy – jak w punkcie 5.2.3.

￿
