Zawór odcinający

Aby wstawić na model obiekt Zawór odcinający, kliknij na ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz



•      iwtr_sv.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

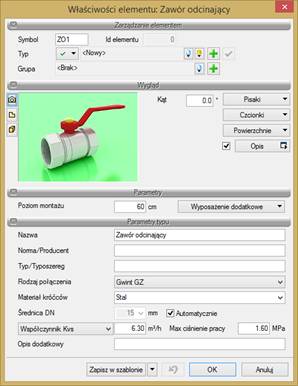

Rys. 55.   Okno właściwości elementu Zawór odcinający

Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowane z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – po zaznaczeniu opcji Automatycznie pobierana z rurociągu, na który obiekt jest wstawiany. Może być również wpisana przez użytkownika.

Współczynnik Kvs lub opcjonalnie

Miejscowa strata ciśnienia lub

Współczynnik zeta – wielkości przejmowane z bibliotek typów, jeśli zostały zamieszczone lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Max. ciśnienie pracy – przejmowane z bibliotek typów, jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

Opis dodatkowy – jak w punkcie 5.2.3.



￿
