Wstawianie pionów instalacji wodociągowej

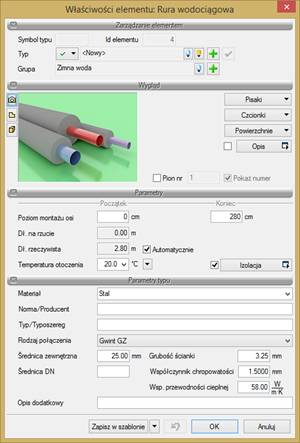

Rys. 76.   Okno właściwości rury wodociągowej pionowej

Żeby wstawić pion instalacji wodociągowej, użytkownik może zaznaczyć przy wstawianiu ikonkę Wstaw jako pion  lub we właściwościach rurociągu zaznaczyć checkbox Pion. Wówczas wstawiany rurociąg pionowy będzie już pionem oraz będzie posiadał swój numer w kółku. Aby po wstawieniu rurociągu pionowego oznaczyć go jako pion, należy kliknąć właściwości rurociągu pionowego, a następnie w grupie kontrolek Wygląd zaznaczyć checkbox Pion i w razie potrzeby checkbox Pokaż numer. Użytkownik może nadać dowolny numer, wpisując go w okienko edycyjne.
