Wprowadzanie obiektów przeznaczonych do doboru

Na wstępie użytkownik musi wprowadzić do Biblioteki projektu typy obiektów, których będzie chciał użyć, tzn. wybiera całe katalogi z bazy danych rur lub urządzeń bądź wybiera tylko określone typoszeregi. Operację tę wykonuje się za pomocą Edytora biblioteki typów. Spośród wybranych katalogów program będzie dobierał właściwe typy obiektów spełniające wszystkie warunki brzegowe zarówno obiektowe, jak i globalne.

Każdy obiekt przeznaczony do automatycznego doboru wprowadza się, definiując jego stan parametrów technicznych. W oknie wstawiania obiektu oraz w oknie właściwości w części Zarządzanie elementem znajduje się przycisk rozwijający okno wyboru – Sposób doboru typu.

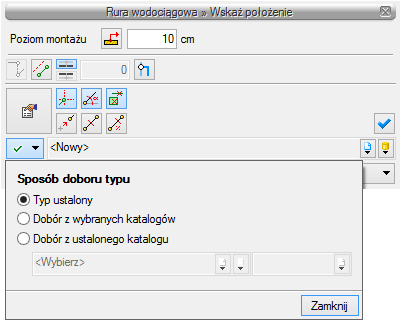

Rys. 91.   Okno przełączania sposobu doboru parametrów,
sposób wyboru Typ ustalony

Po wciśnięciu guzika rozwija się lista z trzema możliwościami ustalenia sposobu doboru parametrów.

Typ ustalony – w tym sposobie użytkownik dokładnie ustala typ obiektu, tzn. wybiera dokładnie jeden typ. Dla rurociągu będzie to typ z danego katalogu, np. PP 40x3,7 PN 10. Wybranie tego sposobu uruchamia przycisk Biblioteki projektu, co pozwala na rozwinięcie listy zaznaczonej czerwoną strzałką na Rys. 38. Użytkownik z listy typów obiektów wybiera jeden typ obiektu (jeden rurociąg). Obiekt ten po uruchomieniu doboru automatycznego będzie brał udział w obliczeniach, jednakże nie zmieni on swoich parametrów ani nie zostanie zamieniony nawet w przypadku, gdy nie spełnia warunków doborów. W ten sposób użytkownik „zamraża” obiekt.

Dobór z wybranych katalogów – sposób ustawiony jest domyślnie dla każdego obiektu. Jest to pełny zakres doboru obiektów.

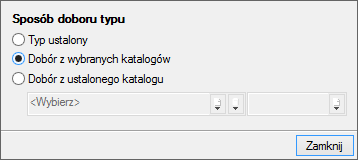

Rys. 92.   Okno przełączania sposobu doboru parametrów,
sposób wyboru Dobór z wybranych katalogów

Listy bibliotek projektu są wyszarzone. Dobór parametrów odbywa się z katalogów obiektów wybranych w oknie Opcji doborów, które uruchamiane jest przyciskiem z paska narzędzi.

Dobór z ustalonego katalogu – jest to opcja doboru umożliwiająca ustalenie obiektu tylko z jednego wybranego katalogu, niezależnego od katalogów wybranych w opcjach.

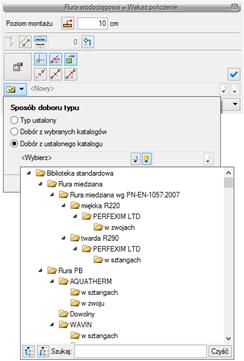

Rys. 93.   Okno przełączania sposobu doboru parametrów, sposób wyboru
Dobór z ustalonego katalogu



Ten sposób doboru umożliwia użytkownikowi automatycznie dobór typu obiektu tylko z danego katalogu. W przypadku rurociągów użytkownik przy tej opcji doboru ma możliwość zapewnienia odcinka wykonanego ze stali, mimo że cała reszta instalacji będzie dobierana z rur innego materiału. Dobrana będzie wówczas tylko średnica odcinka, a pozostawiony zostanie materiał i typoszereg.
