Opcje projektu

W celu uruchomienia Opcji projektu uruchom Opcje programu, klikając na ikonę:

Program ArCADia



•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒ Opcje projektu



Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek ArCADia-INSTALACJIE WODOCIĄGOWE ⇒  Opcje projektu

lub napisz

•      iwtr_popt.

Użytkownik ma również możliwość włączenia okna opcji z menu programu ArCADia, wybierając ikonę Opcje programu. Wyświetli się okno opcji ogólnych programu ArCADia, a następnie ArCADia-INSTALACJE WODOCIĄGOWE.

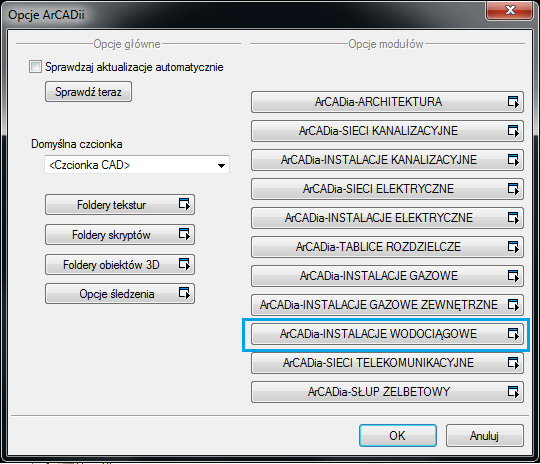

Rys. 4.     Okno Opcje ArCADii

Po lewej stronie okna opcji ostatni przycisk to Opcje śledzenia. Otwiera on poniższe okno:

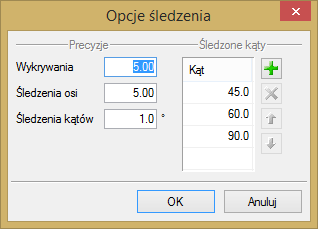

Rys. 5.     Okno opcji śledzenia

Po lewej stronie można ustawić, z jaką precyzja (maksymalna odległość od osi elementu, która pozwoli na wykrywanie) będą wykrywane elementy, osie i kąty, podczas gdy włączona jest funkcja śledzenia osi elementów  i kątów  oraz wykrywania elementów .

Po prawej stronie okna można wpisać śledzone kąty. W tabeli użytkownik ma możliwość, poprzez przycisk , dodania kolejnego kąta, jaki chce, aby program śledził podczas wprowadzania elementów. Jeśli użytkownik będzie chciał usunąć jeden z kątów, należy go zaznaczyć, klikając na niego w tabelce, a następnie za pomocą znajdującego się po prawej stronie przycisku  usunąć jedną z wartości.

Po podaniu precyzji zmodyfikowania ilości i wartości kątów śledzonych użytkownik może zatwierdzić zmiany przyciskiem OK (zmiany zapiszą się w programie) lub anulować przyciskiem Anuluj (wszystkie zmiany wprowadzone w oknie opcji śledzenia w danym momencie zostaną anulowane).





Rys. 6.     Okno właściwości elementu Opcje projektu

We właściwościach opcji projektu można ustawić główne cechy projektu w jednej z czterech zakładek:

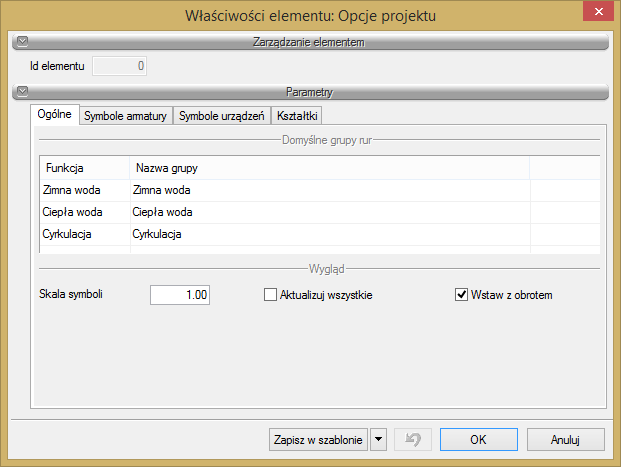

Ogólne
W tym miejscu użytkownik może zdefiniować, jakie domyślne grupy rurociągów chce mieć dostępne z paska (wstążki) podczas pracy z programem. Funkcja przyporządkowuje dane rurociągi do grupy o konkretnych parametrach domyślnych i konkretnej funkcji, np. funkcja Zimna woda może zaczynać się od punktu początkowego instalacji i ma ustawioną domyślnie temperaturę 10 °C. W kolumnie Nazwa grupy użytkownik może ustawić swoja własną nazwę, która będzie wyświetlana w różnego rodzaju raportach, np. Instalacja ppoż.

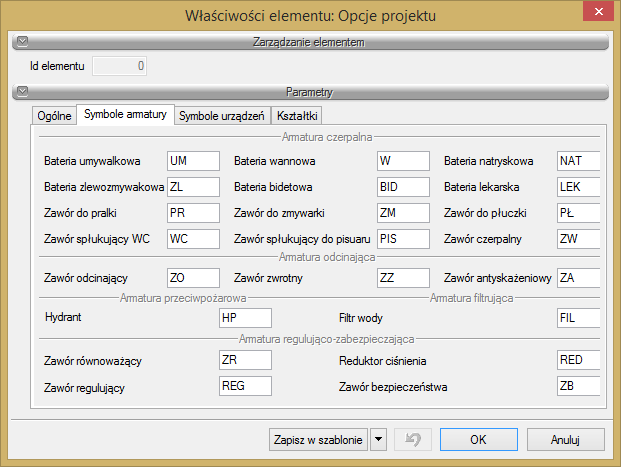

Symbole armatury

W tym miejscu użytkownik może zmienić domyślne ustawione w programie symbole obiektów armatury wodociągowej.

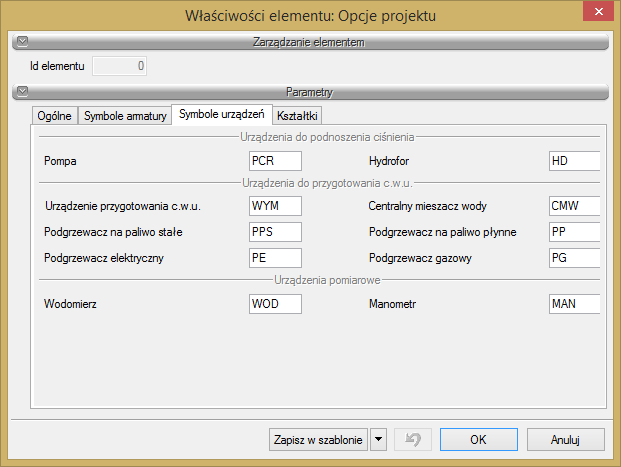

Symbole urządzeń

W tym miejscu użytkownik może zmienić domyślne ustawione w programie symbole obiektów urządzeń instalacji wodociągowej.

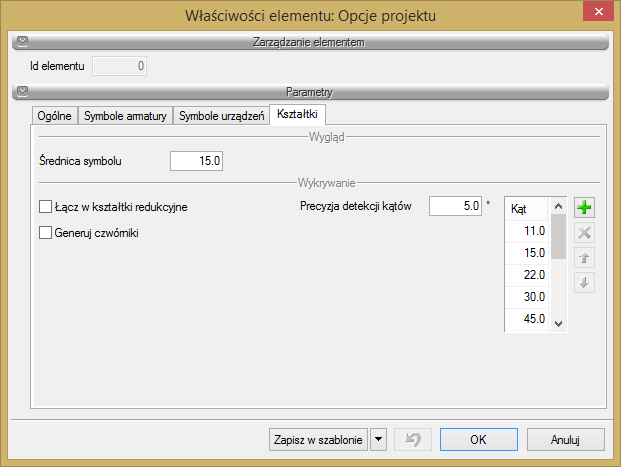

Kształtki

W tym miejscu użytkownik może zmienić domyślne ustawienia związane z generowaniem kształtek w instalacji wodociągowej.
