Kształtki instalacyjne – okno Opcje projektu

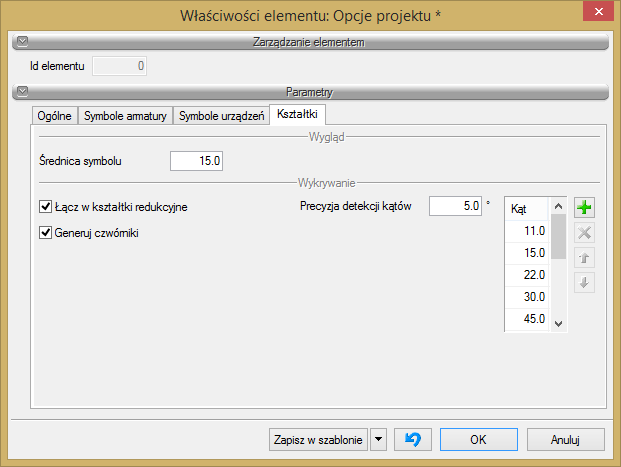

Rys. 86.   Okno Opcje projektu, zakładka Kształtki

Zakładka Kształtki umożliwia ustalenie, w jaki sposób mają być generowane i prezentowane kształtki dla zmian geometrii i materiału instalacji.

Średnica symbolu – w tym polu użytkownik ustala wielkość symbolu wstawianego w punkcie wygenerowanego zestawu kształtek (średnica okręgu).

Łącz w kształtki redukcyjne – zaznaczenie tego okienka spowoduje, że zmiana średnicy i kierunku lub zmiana średnicy i odgałęzienie realizowane będą przy pomocy kolana redukcyjnego DN1/DN2 (trójnika, czwórnika redukcyjnego), a nie za pomocą dwóch oddzielnych kształtek (Kolano DN1 + Redukcja DN1/DN2, Trójnik, Czwórnik DN1 + Redukcja DN1/DN2).

Generuj czwórniki – zaznaczenie tego okienka spowoduje, że dla węzłów, w których schodzą się 4 rurociągi, wygenerowane zostaną czwórniki, a nie, jak w przypadku niezaznaczenia, pary trójników.

Kąty typowe i Precyzja detekcji kątów typowych – w tej tabeli użytkownik ustala, jakie załamania na instalacji traktuje jako typowe (np.: 30°, 45°, 60°, 90°) i z jakiego przedziału wartości kątów (+/-) mają być interpretowane jako kąt typowy.

Jeśli dla wyżej podanego przykładowego zestawu kątów typowych użytkownik w polu Precyzja detekcji kątów ustali 2°, to:

−      kąty z przedziału 28–32° będą traktowane jako 30°,

−      kąty z przedziału 43–47° będą traktowane jako 45°,

−      kąty z przedziału 58–62° będą traktowane jako 60°,

−      kąty z przedziału 88–92° będą traktowane jako 90°.

Pozostałe kąty załamań przedstawiane będą z wartościami odczytanymi z geometrii elementów.

Podsumowując, zgodnie z wyżej przyjętymi przykładowymi ustawieniami dla kątów:

−      dla załamania trasy o kącie 31,5° zostanie wygenerowane kolano 30°,

−      dla załamania trasy o kącie 78,4° zostanie wygenerowane kolano 78,4°.

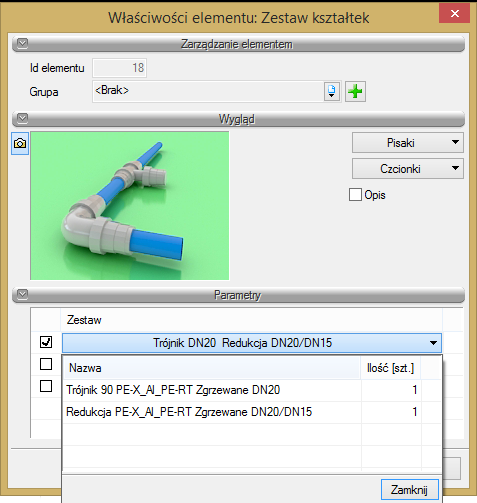

Rys. 87.   Okno Właściwości dla elementu Zestaw kształtek
