Hydrofor

Aby wstawić na model obiekt Hydrofor, kliknij na ikonę:



Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

 lub napisz

•      iwtr_hf.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

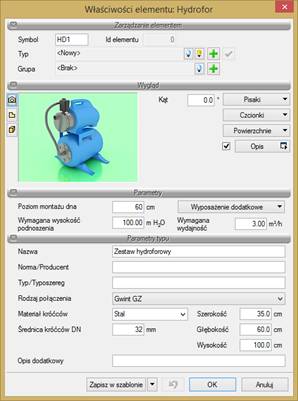

Rys. 65.   Okno właściwości elementu Hydrofor

Grupa kontrolek Parametry



Wymagana wysokość podnoszenia – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Wymagana wydajność – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica króćców DN – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Szerokość/Głębokość/Wysokość – wielkości dotyczące wymiarów, wpisywane przez użytkownika w podanych obok pola jednostkach.

Opis dodatkowy – jak w punkcie 5.2.3.



￿
