Zmiana wysokości elementów instalacji

Aby zmienić wysokość elementów instalacji, wybierz ikonę:

Program ArCADia:

•      Wstążka Ogrzewanie ⇒ grupa logiczna Instalacje Grzewcza ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_hgtwiz.

Użytkownik po narysowaniu całej bądź części instalacji ma możliwość zmiany jej wysokości
o zadaną wartość. Należy wcisnąć ikonę Zmień wysokość instalacji. Następnie w oknie wstawiania wpisać wartość przesunięcia, a w kolejnym kroku zaznaczyć obiekty do przesunięcia.

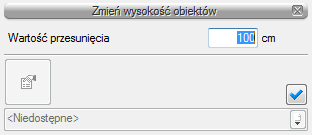

Rys. 112.       Okno zmiany wysokości obiektów

Następnie należy wcisnąć przycisk Enter. Wysokość montażu zaznaczonych elementów została zmieniona o zadaną wartość.
