Wykaz elementów instalacji i zestawienie materiałów

Aby uruchomić wykaz elementów użytych w projekcie, wciśnij na pasku narzędzi guzik:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_il.

Aby uzyskać zestawienie materiałów, kliknij guzik:



Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_sli.

Aby uruchomić wykaz zaznaczonych elementów, zaznacz elementy i wciśnij na pasku narzędzi guzik:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_sil.

Aby uzyskać zestawienie materiałów zaznaczonych elementów, zaznacz elementy i wciśnij na pasku narzędzi guzik:



Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_slsi.

W polu rysunkowym wygenerowana zostaje wówczas odpowiednia tabela. Tabela jest przyczepiona do znacznika myszki i kliknięcie w dowolne miejsce powoduje jej wprowadzenie w pole rysunkowe.



Edycję tabel można przeprowadzić, klikając na ich ramkę, co wywołuje okna akcji.



Rys. 137.       Okna przejścia do edycji dla zestawienia materiałów i wykazu elementów

Użytkownik w tych oknach ma możliwość przesłania tabeli w formatach RTF lub CSV przez kliknięcie ikony lub . Będzie miał wtedy dostępne okno umożliwiające nazwanie generowanego pliku i wskazanie jego lokalizacji.

W przypadku Zestawienia materiałów istnieje możliwość eksportu danych do programu Ceninwest po wciśnięciu przycisku .

Dodatkowo można dla Zestawienia materiałów wykonać filtrowanie elementów lub ścieżek. Filtrowanie typów umożliwia ograniczenie typów obiektów użytych w projekcie do tych, które interesują projektanta.



Kliknięcie dużego guzika w oknie przejścia do edycji lub dwukrotne kliknięcie na ramkę powoduje przejście do okien właściwości tabeli.

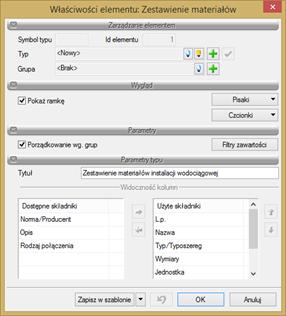

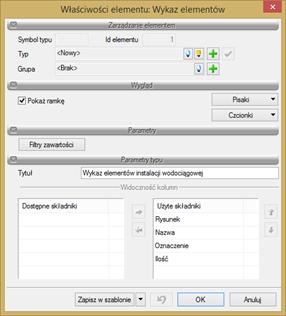

Rys. 138.       Okna właściwości dla Zestawienia materiałów i Wykazu elementów

Edycję ilości kolumn i ich kolejności w obu przypadkach można wykonać w jednakowy sposób. Użytkownik poprzez kliknięcie na dany składnik zaznacza go. Następnie można przenieść element, klikając w strzałkę wskazującą daną tabelę (strzałki boczne). Ustawienie kolejności kolumn jest możliwe przez strzałki góra-dół. Przy zaznaczonym składniku kliknięcie odpowiedniego kierunku pionowego powoduje przeniesienie w tabeli składników użytych. Kolejność wierszy w tabeli składników odpowiada kolejności kolumn w tabeli zestawienia.



Po wstawieniu Zestawienia materiałów lub Wykazu elementów mamy możliwość ich zaznaczenia. Wówczas dostępne jest okno modyfikacji, na którym znajduje się ikona  Zaznaczanie wybranych elementów na rzucie. Po kliknięciu na daną ikonę użytkownik ma możliwość wybrania myszką pozycji w zestawieniu bądź wykazie. Na podświetlony wiersz w tabeli można kliknąć i wówczas na rzucie zostaną zaznaczone wszystkie elementy z tego wiersza.

Aby dla wszystkich zaznaczonych obiektów zmienić właściwości, np. parametry typu (średnicę, producenta, rodzaj połączeń lub inne), należy kliknąć ikonę  Zmiana właściwości wybranych elementów.
