Wstawianie pionów instalacji grzewczej

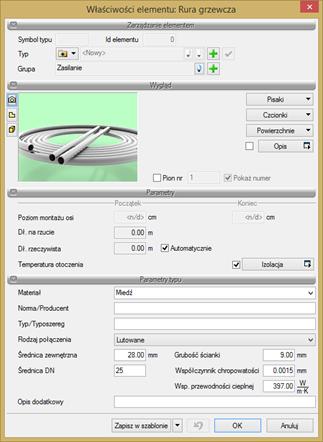

Rys. 100.       Okno właściwości rury grzewczej pionowej

Żeby wstawić pion instalacji grzewczej, użytkownik może zaznaczyć przy wstawianiu ikonę Wstaw jako pion  lub we właściwościach rurociągu zaznaczyć checkbox Pion. Wówczas wstawiany rurociąg pionowy będzie już pionem oraz będzie posiadał swój numer w kółku. Aby po wstawieniu rurociągu pionowego oznaczyć go jako pion, należy kliknąć właściwości rurociągu pionowego, a następnie w grupie kontrolek Wygląd zaznaczyć checkbox Pion i w razie potrzeby checkbox Pokaż numer. Użytkownik może nadać dowolny numer, wpisując go w okienku edycyjnym.
