Menadżer Projektu

Menadżer Projektu pozwala na zarządzanie wszystkimi elementami programu ArCADia-INSTALACJE GRZEWCZE: rurociągami, armaturą, odbiornikami itd. W celu uruchomienia Menadżera projektu wybierz ikonę:

Program ArCADia:

•      Wstążka Widok ⇒ grupa logiczna Pokaż/Ukryj ⇒ Pokaż/Ukryj Menadżera projektu

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒ Pokaż/Ukryj Menadżera projektu

lub napisz

•      isa_tllv.

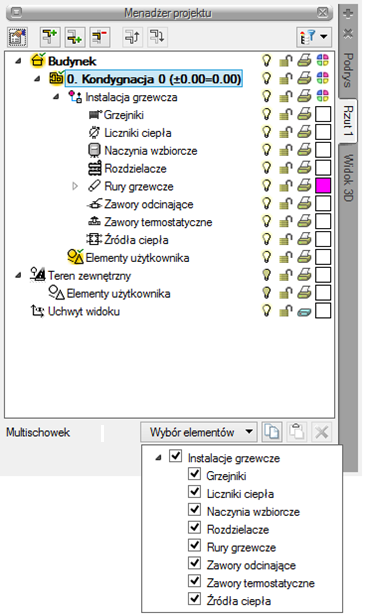

Rys. 2. Okno Menadżera projektu

Z okna Menadżera projektu użytkownik może dodawać i usuwać kondygnacje budynku lub zmieniać ich położenie względem siebie. Może też przełączać się pomiędzy widokami przy pomocy zakładek znajdujących się po prawej bądź lewej stronie Menadżera.

W oknie Menadżera można również wygasić elementy, które nie są użytkownikowi przydatne podczas procesu projektowania poprzez wciśnięcie żaróweczki (ciemna żarówka) znajdującej się przy nazwie elementu. Po kliknięciu na kłódkę (ciemna kłódka) użytkownik nie będzie miał możliwości wprowadzania zmian na danym elemencie. Po kliknięciu na symbol drukarki analogicznie można wyłączyć dane elementy do drukowania.

Po zaznaczeniu na drzewku elementów w oknie Menadżera kondygnacji w dolnej części okna znajduje się multischowek. Przy jego pomocy użytkownik może skopiować do schowka elementy znajdujące się na danej kondygnacji. Wyboru, które z nich mają być skopiowanie, dokonuje się poprzez ich zaznaczenie na liście elementów. Będą one dostępne do wklejenia np. na kolejnej kondygnacji.
