Kreator budynku

System ArCADia BIM posiada opcję pomagającą jednym ruchem stworzyć kilkukondygnacyjny wirtualny budynek. Definiowana jest ilość, nazwy i parametry kolejnych kondygnacji oraz miejsce położenia widoku. Dla każdej kondygnacji można wprowadzić oddzielny widok, dzięki czemu kondygnacje będą wyświetlane obok lub pod sobą, a nie jedna nad drugą.



Program ArCADia:

•      Wstążka Narzędzia główne ⇒ grupa logiczna Moduły ⇒  Otwórz kreator budynku

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi ArCADia-SYSTEM ⇒  Otwórz kreator budynku

lub napisz

•      isa_wizbld

Po wywołaniu polecenia wyświetlone zostanie okno:

Okno tworzące budynek za pomocą definiowanych kondygnacji

Nazwa budynku – nazwa wprowadzanego budynku.

Nazwa kondygnacji – nazwy kondygnacji (domyślnie Kondygnacja 0), które mogą być definiowane przez użytkownika.

Wysokość – wysokość kondygnacji liczona od górnej krawędzi stropu surowego do górnej krawędzi stropu surowego.

Punkt stały – początek widoku, miejsce wskazywane przez użytkownika jako uchwyt widoku kondygnacji. Uchwyty kolejnych kondygnacji można wstawiać obok siebie lub pod sobą, zostawiając miejsce na narysowanie rzutu projektu.

Dodaj () – dodaje kondygnację poniżej najniższej. Jeśli kondygnacja ma być powyżej innej kondygnacji, należy ją przesunąć ikoną strzałki Góra .

Usuń () – kasuje zaznaczoną kondygnację.

Góra () – przesuwa zaznaczoną kondygnację o jeden poziom w górę.

Dół () – przesuwa zaznaczoną kondygnację o jeden poziom w dół.

Jednostka rysowania – wybór jednostki, którą będzie rysowany rzut.

UWAGA! Kolumna przed nazwą kondygnacji odpowiada za wybór kondygnacji bazowej, czyli takiej, która w projekcie będzie położona na „0” budynku.

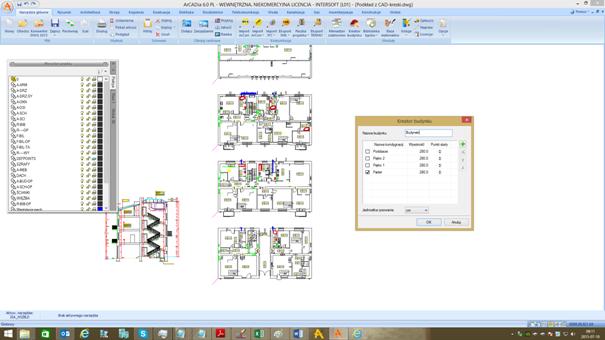

Rys. 1      Przykład zadania czterech kondygnacji

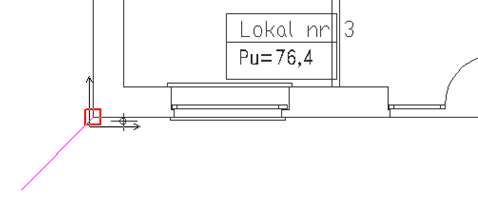

Wypisujemy nazwy kondygnacji, ich wysokość, a następnie, klikając na wiersz w kolumnie Punkt stały, mamy możliwość wskazania stałego punktu.

Punktem tym powinien być element wspólny dla wszystkich kondygnacji budynku.

Po wskazaniu wszystkich punktów stałych na kondygnacjach klikamy ok i możemy pracować na rzutach.

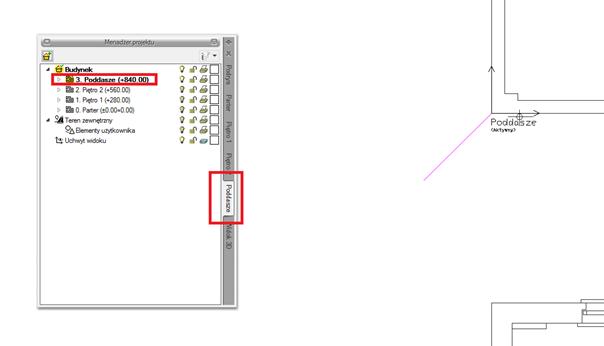

W oknie Menadżera projektu widać drzewo budynku, czyli trzy kondygnacje, a po prawej stronie znajduje się zakładka pokazująca, które nazwy odpowiadają kondygnacjom. Dla każdego widoku została zdefiniowana kondygnacja aktywna. Dlatego żeby przełączać się pomiędzy kondygnacjami, przełączamy widoki – zakładki.

W trakcie pracy na każdym widoku można wyłączyć widoczność pozostałych kondygnacji, zostawiając włączoną żarówkę wyłącznie aktywnej kondygnacji.
