Zewnętrzna szafka gazowa

Aby wstawić na model obiekt Szafka gazowa, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe Zewnętrzne ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe Zewnętrzne ⇒

lub napisz

•      iogas_ogb.

Pojawia się wówczas okno wstawiania obiektu.

Rys. 18.        Okno ustawień wstawiania zewnętrznej szafki gazowej

Okno umożliwia dobranie właściwej pozycji wstawienia szafki przez:

•      wybranie przez użytkownika punktu zaczepienia na obrysie szafki lub punktu środkowego,

•      wybranie funkcji wstawiania względem elementów już narysowanych, tj. ustawienie wykrywania elementów, śledzenia elementów, wykrywaniu odcinków i śledzenie końców odcinków,

•      ustawienie poziomu montażu dna szafki (wciśnięcie przycisku Pobierz z elementu pozwala na dopasowanie wysokości jej dna do istniejącego elementu, np. rurociągu).

Okno umożliwia także korzystanie z bibliotek projektu lub z bibliotek globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju szafki gazowej
i zastosowanie w projekcie.

Użytkownik ustawia rzędną dna lub poziom montażu względem terenu projektowanego.

Przy aktywnym oknie wstawiania szafki gazowej na polu rysunkowym modelu (rzutu) pojawia się symbol szafki. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku  lub dwuklik na wstawionym elemencie pojawia się okno definiowania właściwości projektowanej szafki gazowej.

Rys. 19.        Okno właściwości elementu Zewnętrzna szafka gazowa

W oknie właściwości szafki gazowej ustawia się wygląd odzwierciedlenia na rzucie oraz parametry montażowe i techniczne konieczne do wykonania w dalszej części obliczeń.

Grupa kontrolek Parametry

Rzędna dna

Poziom montażu dna

Projektujący wybiera przez zaznaczenie odpowiedni parametr i wpisuje w pole edycyjne Rzędną dna szafki lub Poziom montażu dna szafki względem terenu projektowanego.

Wyposażenie dodatkowe – przycisk uruchamiający okno, w którym użytkownik może wprowadzić elementy wyposażenia dodatkowego, które powinny znaleźć się w zestawieniu materiałowym.

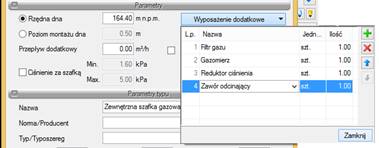

Rys. 20.        Definiowania wyposażenia dodatkowego szafki gazowej

Elementy wyposażenia można wybrać z listy lub użytkownik może wpisać je indywidualnie, wprowadzając do listy własną nazwę.

Wyznacz przepływ

Po uaktywnieniu tego przycisku i po jego naciśnięciu użytkownik ma możliwość obliczenia zapotrzebowania na gaz dla przyłącza lub odcinka instalacji zewnętrznej, definiując ilość i rodzaj urządzeń gazowych zainstalowanych w obiekcie budowlanym.

Rys. 21.        Okno wyznaczania przepływu

W oknie wyznaczania przepływu użytkownik ma do dyspozycji tabelę.

 W pierwszej kolumnie projektant definiuje urządzenia gazowe, klikając na komórkę i wybierając z listy rozwijalnej odpowiednie urządzenie gazowe.

W kolumnie drugiej użytkownik wstawia wielkość mocy w kW lub korzysta z mocy ustawionej domyślnie.

W kolumnie trzeciej obliczone zostaje jednostkowe zużycie gazu przez urządzenie danego rodzaju [m³/h].

W kolumnie czwartej użytkownik wstawia liczbę urządzeń jednego rodzaju.

W kolumnie piątej obliczane jest zużycie gazu przez wszystkie urządzenia jednego rodzaju [m³/h].

W kolumnie szóstej użytkownik wpisuje liczbę grup jednoczesności dla urządzeń jednego rodzaju.

W kolumnie siódmej na podstawie grup jednoczesności wyznaczony zostaje współczynnik jednoczesności zmniejszający ze wzoru f = 1/n^0,52.

W kolumnie ósmej program wyznacza obliczeniowe zużycie gazu dla urządzeń jednego rodzaju.

W pozycji Razem wyznaczane jest całkowite zużycie gazu dla wszystkich zainstalowanych urządzeń
w budynku.

Na tej podstawie wyznaczony zostaje przepływ obliczeniowy gazu dla odcinka doprowadzającego gaz do danej szafki.

Jeżeli użytkownik chce wpisać inną wartość przepływu obliczeniowego niż wynikająca z urządzeń gazowych, powinien odznaczyć wybór przycisku Wyznacz przepływ i wpisać własną wartość w aktywne pole edycyjne Przepływ dodatkowy. Wpisana wartość zostanie przyjęta do wyznaczenia strat ciśnienia dla danego odcinka.

Ciśnienie za szafką – po zaznaczeniu tego pola istnieje możliwość wprowadzenia wartości ciśnienia za szafką gazową (ciśnienie minimalne i maksymalne), uwzględniając dodatkową stratę ciśnienia
na armaturze zainstalowanej w szafce gazowej. Ciśnienia te są mniejsze od wyznaczonych ciśnień przed szafką gazową lub im równe. Wartości te zostaną przyjęte do obliczenia parametrów elementów zainstalowanych za szafką gazową.

Grupa kontrolek Parametry stylu

W grupie tej użytkownik ustawia parametry charakteryzujące (specyfikujące) szafkę gazową:

Sposób montażu – z listy rozwijalnej użytkownik wybiera rodzaj szafki ze względu na możliwości lokalizacji: wnękowy (z kołnierzem umożliwiającym montaż we wnęce), wolnostojący (montaż na własnej konstrukcji cokołowej), ścienny (montowana bezpośrednio na elewacji budynku).

Materiał – materiał, z jakiego jest wykonana szafka (np. stal, tworzywo).

W polach edycyjnych szerokość, głębokość, wysokość użytkownik ustawia parametry geometryczne szafki.

Opis dodatkowy – użytkownik wpisuje dodatkowe dane specyfikujące obiekt i przenoszące się
do zestawienia materiałów.

Rys. 22.        Okno wyboru modyfikacji szafki gazowej
