Wstawianie dowolnego wymiaru
Dla zwymiarowania projektu program ArCADia-GRAF posiada opcje Wstawienia dowolnego wymiaru.
Wymiarowanie dowolne wywoływane jest ze wstążki
Rysunek z grupy logicznej Rysuj poprzez ikonę
Wstaw dowolny wymiar. Jest ono
wprowadzane poprzez wskazanie dwóch punktów (początku i końca)
wymiarowanego elementu i odległości linii wymiarowej od obiektu. Podczas
zadawania wymiarów istnieje możliwość zdefiniowania rodzaju wymiaru (czy będzie
to wymiar liniowy
czy równoległy
). W dowolnym momencie, zarówno przed

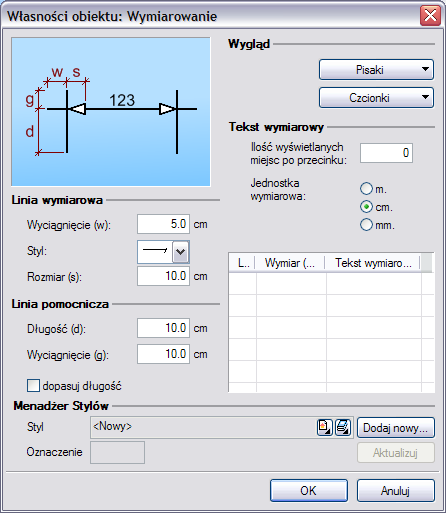

wstawieniem wymiarów jak i po, można wejść do okna Własności obiektu:
Wymiarowanie i ustawić potrzebne parametry.
Linia wymiarowa–definicja wyglądu linii wymiarowej, długość jej wyciagnięcia poza linie pomocnicze, styl zakończenia (strzałka, zasieczka, itp.) i jego wielkość.
Linia pomocnicza– długość linii idącej od wymiarowanego elementu do linii wymiarowej i poza nią. Można także określić, że linia pomocnicza ma dopasowaną długość, czyli ciągnie się od elementu aż do wymiaru.
Tekst wymiarowy– definicja wielkości, koloru tekstu i dokładności jego przedstawienia. Niezależnie od rysunku, który domyślnie wykonany jest w cm, można zmienić jednostkę wymiarowania (m, mm, cm). Dodatkowym elementem podlegającym edycji jest sama wartość liczbowa, którą można podać dla dowolnie wybranego wymiaru.
