Praca w programie ArCADia-GRAF
Nowoczesny interfejs programu ArCADia-GRAF pozwoli w szybki i intuicyjny sposób poruszać się po poleceniach programu. Wstążki, na których znajdują się polecenia, zostały podzielone na logiczne grupy, których nazwy znajdują się na dole wstążek. Część ikon jest ikonami rozwijalnymi mającymi mały trójkącik umiejscowiony pod obrazkiem ikony (np. ikona Zapisz), który umożliwia wybór innego polecenia. Dla przykładu pod ikoną Zapisz znajdują się jeszcze polecenia: Zapisz Jako, Eksportuj i Wyślij pocztę.

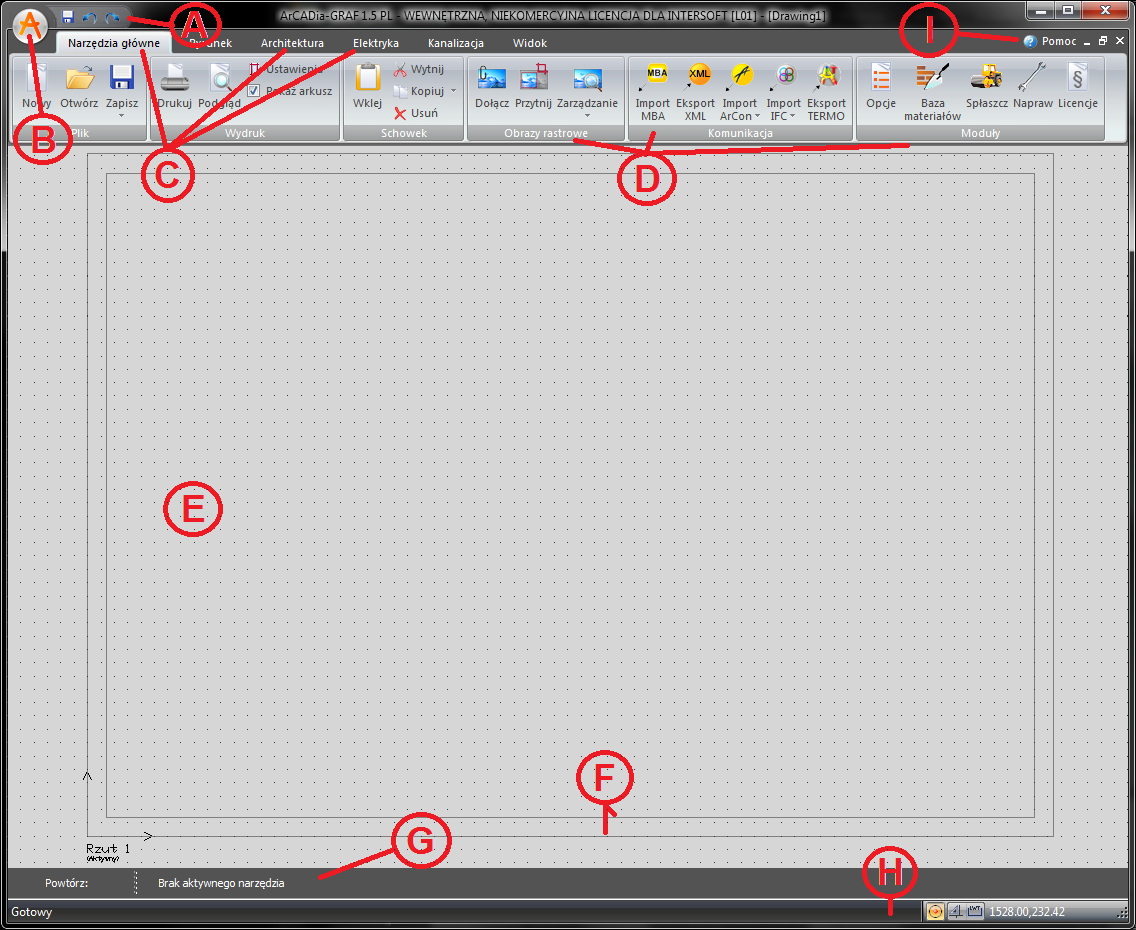

A Pasek szybkiego dostępu grupuje opcje zapisu cofania.
B Przycisk ArCADia-GRAF, zwany także przyciskiem A jest odzwierciedleniem menu Plik.
C Dawne paski narzędzi zostały zastąpione przejrzystymi wstążkami.
D Polecenia na wstążkach zostały podzielone na grupy logiczne, których nazwy umiejscowione są na dole grup.
E Rysunki są wyświetlane w oknie roboczym rysunku.
F Arkusz wydruku domyślnie przedstawia stronę A4 w układzie poziomym, w skali 1:50.
G Podawanie współrzędnych, długości i katów odbywa się w pasku poleceń.
H Pasek stanu wyświetla takie informacje, jak nazwa lub przeznaczenie narzędzia, funkcje: Pokaż/ukryj Menadżera projektu, Pokaż/ukryj Podgląd 3d,ESNAP, Siatka, ORTO i LWT oraz aktualne współrzędne kursora.
I Menu, w którym znajdują się pomoce do wszystkich modułów programu (ArCADii-GRAF, ArCADii-ARCHITEKTURY, ArCADii-SIECI KANALIZACYJNYCH, ArCADii-INSTALACJI ELEKTRYCZNYCH i ArCADii-SIECI ELEKTRYCZNYCH).
