Zestawienie stolarki

Wprowadzona więźba dachowa, przejęta z programu R3D3-Rama 3D tworzy zestawienia użytego drewna, które można umieścić na rzucie dachu lub wyeksportować do pliku rtf.

Wywołanie:

Program ArCADia:

• Wstążka Architektura⇒ grupa logiczna Elementy uzupełniające⇒ Wstaw wykaz drewna

Program AutoCAD lub ArCADia-INTELLICAD:

• Pasek narzędziowy⇒ Wstaw wykaz drewna

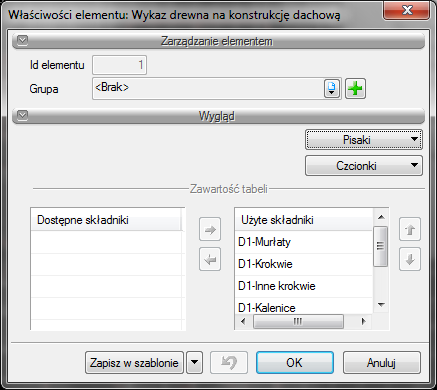

Dostępne składniki — lista elementów więźby, które nie będą brały udziału w zestawieniu. Domyślnie na zestawieniu znajdują się wszystkie elementy, ale można stworzyć wykaz np. wyłącznie krokwi.

Użyte składniki — lista elementów biorących udział w zestawieniu.

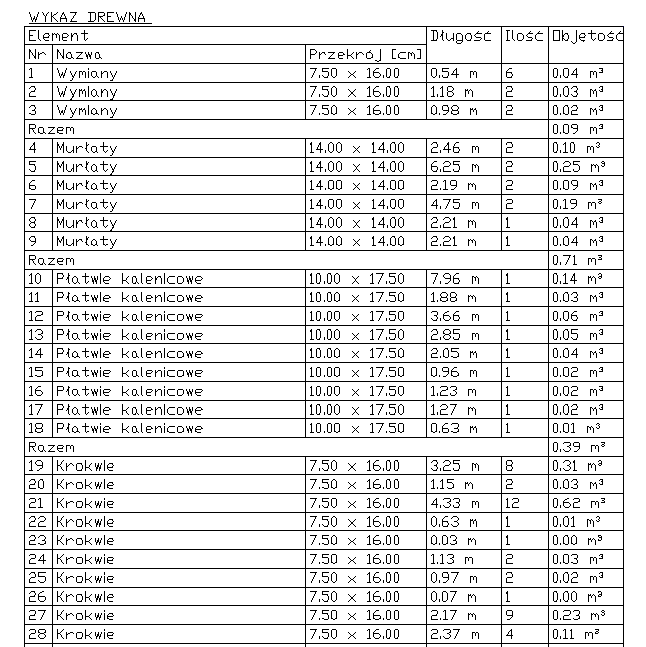

Przykład fragmentu zestawienia wykazu drewna wprowadzonego na rzut dachu.

Edycja zestawienia to definicja pisaków i rodzaju użytej czcionki; definicja jakie elementy mają się pojawić w zestawieniu oraz możliwość zapisania zestawienia do pliku rtf.

	Właściwości	Otwiera okno Właściwości.
$Opis: Opis: E:\Zlecone\podręczniki\arcadia\start 5.0\grafika\Images\Actions\PenBrush.png$	Malarz czcionek i pisaków	Przejmuje ustawienia pisaków (grubości i rodzaje linii) oraz wielkość i rodzaj czcionki.
$Opis: E:\Zlecone\podręczniki\arcadia\start 5.0\grafika\Images\Actions\rtf.png$	Zapis do pliku edytora tekstowego (RTF)	Zapisuje zestawienie do pliku rtf.
$Opis: D:\INTERsoft\ArCADia 5.6.647\Images\Actions\csvexport.png$	Zapis do pliku arkusza kalkulacyjnego (CSV)	Zapisuje zestawienie do pliku csv.
$Opis: D:\INTERsoft\ArCADia 5.6.647\Images\Actions\ceninwest.png$	Eksport do programu Ceninwest.	Eksportuje dane z zestawienia do programu kosztorysującego Ceninwest.
	Usuń zaznaczone elementy	Usuwa zaznaczenie.
	Pisaki	Definicja rodzaju linii, którymi rysowany jest wprowadzany element.
	Czcionki	Definicja wielkości i rodzaju czcionki opisującej element.
