Wykaz materiałów użytych w dachu

Materiały zadane dla dachu i facjatek mogą być wstawione do projektu jako tabela Zestawienia materiałów dachowych. Ten wykaz generowany jest dla wszystkich dachów aktywnego budynku.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Materiały dachów

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw zestawienie materiałów dachowych

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Materiały dachów

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Materiały dachów

Zarówno przed, jak i po wprowadzeniu zestawienia można w oknie Właściwości elementu: Zestawienie materiałów dachowych zdefiniować, jak będzie wyglądała tabela i jakie informacje będzie uwzględniała.

Rys. 382      Okno właściwości wykazu materiałów dachu przed wstawieniem

Wygląd – definicja czcionki, pisaków i widoczności ramki zestawień.

Parametry

Porządkowanie według grup – przycisk otwiera okno, w którym można wybrać dostępne w projekcie grupy, które mają wziąć udział w zestawieniu.

Edytor zawartości – tabela materiałów zdefiniowanych dla dachów i facjatek. Domyślnie wszystkie wielkości są liczone automatycznie, po odznaczeniu pola w kolumnie Automatycznie można modyfikować wartość znajdującą się na lewo od tego pola. Wartość zmodyfikowana nie będzie odświeżana wraz ze zmianami w projekcie. Współczynnik korekcyjny [%] to wartość, którą można dowolne modyfikować, a która zwiększa wynik obliczonego materiału o „współczynnik bezpieczeństwa” domyślnie 5 %. Ilość [sztuki/opakowania] pokazuje ilość danego elementu w sztukach i opakowaniu. Kliknięcie komórki powoduje wyświetlenie okna Opakowanie, w którym można zdefiniować jego rodzaj (Paleta, Rolka, Wiadro lub Paczka) i ilość zawartości (np. ilość pustaków jaka mieści się na palecie, przy podaniu wielkości tegoż pustaka), czyli wielkość opakowania.

Opcja Filtr zawartości jest dostępna po wstawieniu wykazu.

Parametry typu – panel pozwalający na zdefiniowanie nazwy tabeli i wybranie wyświetlanych kolumn. Tabela Dostępne składniki przedstawia kolumny, które mogą być wyświetlone w wykazie. Użyte składniki to tabela kolumn wyświetlanych w zestawieniu.

Rys. 383      Przykładowy wykaz materiałów dachowych

Edycja wykazu polega głównie na edycji pól i elementów znajdujących się w wykazie w oknie właściwości, jednakże dopiero po wstawieniu zestawienia dostępny jest przycisk Filtr zawartości, który pozwala na wybór dachu i facjatek, z których mają być pobierane materiały.

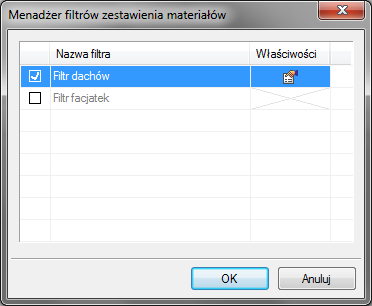

Rys. 384      Okno wyboru filtra, czyli dachu lub facjatek

Po wybraniu filtra zostanie wyświetlone okno, w którym można wybrać dachy (facjatki), które mają zostać użyte do zestawienia.

Rys. 385      Okno wyboru dachu, z którego będą brane materiały do zestawienia
