Wprowadzenie schodów krętych

Program posiada dwie możliwości wprowadzenia schodów krętych: poprzez środek i promień lub poprzez 3 punkty na obrysie.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Schody kręte lub  Schody kręte 3-punkty

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw schody kręte lub  Wstaw schody kręte 3-punkty

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Schody kręte lub  Schody kręte 3-punkty

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Schody kręte lub  Schody kręte 3-punkty

Po wywołaniu opcji można przejść do okna właściwości pojawi:

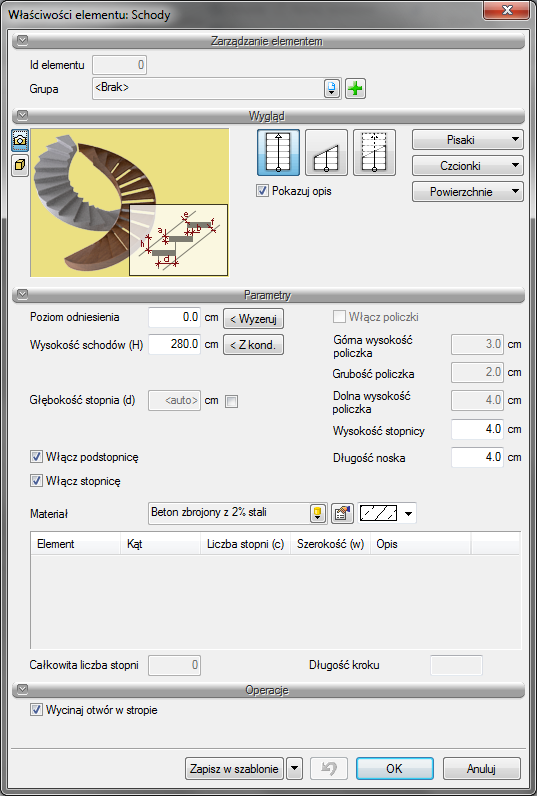

Rys. 224      Okno właściwości schodów, przed ich wstawieniem

Przy wprowadzaniu schodów krętych mamy możliwość definicji następujących parametrów:

Pokazuj opis – pozwala na włączenie (wyłączenie) opisu każdego biegu schodów.

Poziom odniesienia – wysokość bazowa schodów.

Wyzeruj – przycisk służy do wyzerowania wartości poziomu odniesienia.

Wysokość schodów – całkowita wysokość schodów (domyślnie równa wysokości kondygnacji).

Z kondygnacji – przycisk służy do zmiany wartości wysokości schodów na wysokość aktualnej kondygnacji.

Włącz podstopnicę – stopień schodów, jeśli stopnica jest wyłączna, jeśli jest wstawiana, jest to stopień pod płyta (deską) wykończeniową. Opcja dostępna jest na zmianę z Włącz policzki.

Włącz policzki – elementy konstrukcyjne schodów drewnianych trzymające stopnie lub stopnicę. Opcja dostępna jest na zmianę z Włącz podstopnicę.

Grubość policzka – szerokość deski konstrukcyjnej trzymającej stopnie schodów drewnianych. Opcja dostępna wyłącznie przy zaznaczonej opcji Włącz policzki.

Górna wysokość policzka – odległość miedzy górną krawędzią policzka a górnym narożnikiem stopnia lub stopnicy (bez uwzględnienia wysunięcia noska) liczona prostopadle do krawędzi policzka. Opcja dostępna wyłącznie przy zaznaczonej opcji Włącz policzki.

Dolna wysokość policzka – odległość miedzy dolną krawędzią policzka a dolnym narożnikiem stopnia lub stopnicy liczona prostopadle do krawędzi policzka. Opcja dostępna wyłącznie przy zaznaczonej opcji Włącz policzki.

Rys. 225      Schemat odległości osadzenia stopnia na policzkach

Włącz stopnicę – wprowadza płytę (deskę) wykończeniową układaną na stopniu.

Wysokość stopnicy – wysokość płyty (deski) wykończeniowej liczonej od górnej krawędzi stopnia w dół.

Długość noska – długość nadwieszenia płyty (deski) wykończeniowej (stopnicy) nad podstopnicą.

Wycinaj otwór w stropie – wycina automatycznie otwór w stropie przypisany do schodów. Otwór ten jest przesuwany i kasowany razem ze schodami.

Zapisz w szablonie – zapisuje do szablonu ustawienia pisaków, wybranego stylu i inne parametry elementu.

Naciśnięcie przycisku OK pozwala na przejście do trybu rysunkowego wprowadzania schodów.

Podczas rysowania, z poziomu paska wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są także funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie schodów w zadanej odległości od wybranego punktu.

•      Anuluj – przerywa działanie funkcji bez wstawienia schodów.

•      Gotowe – kończy wstawianie schodów.

Dla przykładu schody rysowane środkiem i promieniem:

1.  Wprowadzanie schodów zaczynamy od wskazania środka schodów.

2.  Wskazujemy lub podajemy (100 cm) promień krawędzi schodów. Jeszcze na tym etapie nie musimy decydować, czy jest to krawędź wewnętrzna, czy zewnętrzna.

Rys. 226      Wstawianie schodów krętych – podanie promienia okręgu schodów

3.  Następnie wskazujemy lub podajemy drugi promień określający szerokość biegu. Promień ten może być zarówno mniejszy od pierwszego, jak i większy, czyli może być wewnętrzną lub zewnętrzną krawędzią schodów. W tym przypadku druga krawędź będzie wewnętrzna, a promień wyniesie np. 10 cm. Miejsce położenia kursora jest początkiem schodów.

Rys. 227      Wstawianie schodów krętych – podanie drugiego promienia okręgu schodów

4.  Za jednym wskazaniem pokazana została szerokość i punkt początkowy schodów, teraz należy zdecydować o kierunku wprowadzania. W tym celu należy się posłużyć wyświetloną strzałką i wskazać kierunek i długość schodów.

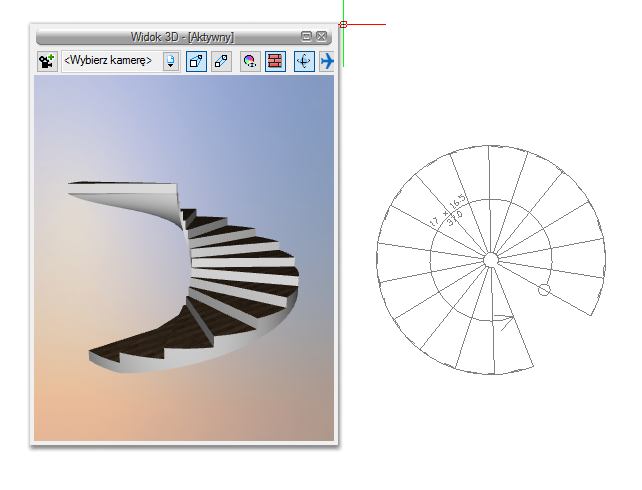

Rys. 228      Przykład schodów krętych

Dla przykładu schody rysowane poprzez 3 punkty na obrysie:

1.  Wprowadzanie schodów przez wskazanie punktów jednej z krawędzi (wewnętrznej lub zewnętrznej).

Rys. 229      Wstawianie schodów – pokazanie kolejnych punktów wstawienia

Rys. 230      Wstawianie schodów – drugi punkt wstawienia

Rys. 231      Wstawianie schodów – trzeci punkt wstawienia

2.  Następnie wskazujemy lub podajemy szerokość biegu i punkt początkowy dla stopni. Za jednym wskazaniem pokazana jest i szerokość, i punkt początkowy schodów.

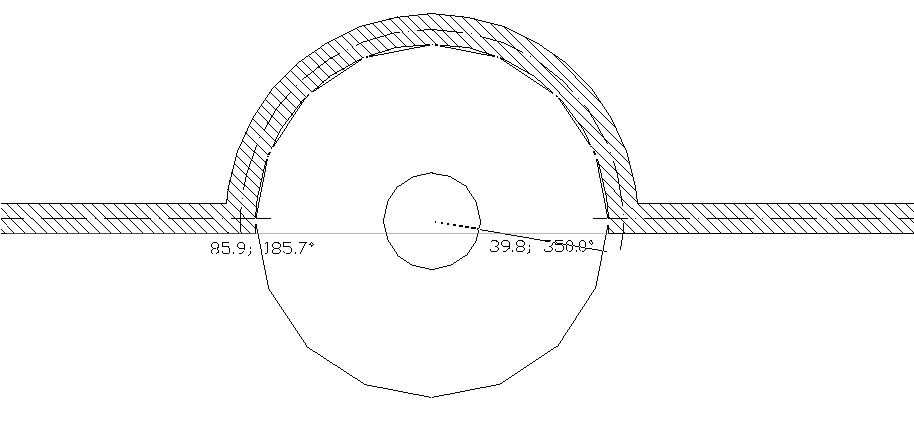

Rys. 232      Wstawianie schodów – zadanie szerokości biegu

3.  Po wskazaniu początku schodów należy zdefiniować kierunek biegu i wskazać długość schodów.

Rys. 233      Wstawianie schodów – efekt końcowy

Podczas wprowadzania schodów krętych ich kąt może być ≤ 360°. Jeśli schody mają mieć większy kąt, to należy po ich wprowadzeniu w oknie Właściwości zmienić go na odpowiedni.
