Wprowadzanie szachtów kominowych

Na rzut kondygnacji można wprowadzić szacht kominowy.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Szacht kominowy

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw szacht kominowy

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Szacht kominowy

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Szacht kominowy

Domyślnie opcja wstawia pojedynczy element komina, ale można to zmienić, wchodząc we Właściwości elementu: Szacht kominowy z paska wstawiania:

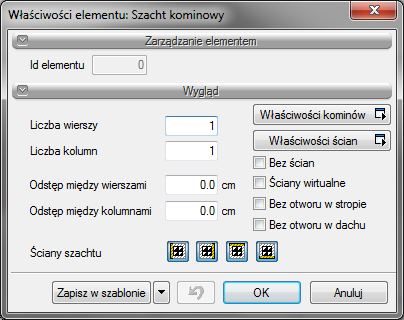

Rys. 195      Okno wstawiania szachtu kominowego

W powyższym oknie można zdefiniować ilość przewodów kominowych wprowadzanego szachtu (liczba wierszy i kolumn) i ich ewentualny rozstaw między wprowadzonymi przewodami. Dodatkowo zespół kominów może być obrysowany ścianami, których grubość i materiał można zadać we Właściwościach ścian. Rodzaj przewodów kominowych (jeden dla całego wprowadzanego zespołu) można zdefiniować we Właściwości kominów. Po wprowadzeniu szachtu pojedyncze przewody kominowe można modyfikować, nadając im np. inny rodzaj.

Ikony Ściany szachtu pozwalają na wyłączenie i włączenie pojedynczo wprowadzanych ścian wokół szachtu. Można np. wyłączyć jedną lub dwie ściany, dzięki czemu szacht będzie można ustawić przy narożu pomieszczenia.

Zapisz w szablonie – zapisuje do szablonu ustawienia pisaków, wybranego stylu i inne parametry elementu.

Naciśnięcie przycisku OK pozwala na powrót do rysunku i wprowadzenie szachtu. Wprowadzenie elementu polega na wskazaniu jego lokalizacji. Podczas wprowadzania elementu, z poziomu okna wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są następujące funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie komina w zadanej odległości od wybranego punktu.

•      Pomiędzy punktami (środek) – rozpoczyna rysowanie ściany w środku wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Pomiędzy punktami (procentowo) – rozpoczyna rysowanie ściany w zadanym procentowym podziale wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Gotowe – kończy wstawianie kominów.

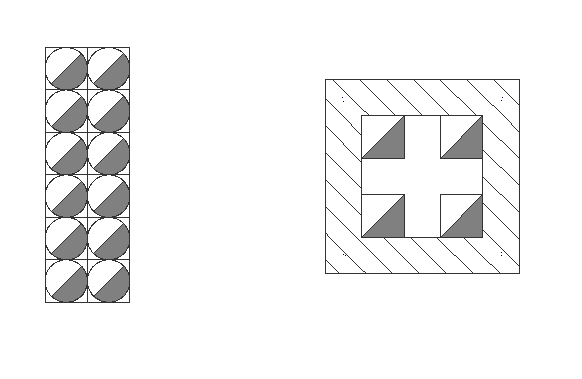

Rys. 196      Przykład wprowadzonych szachtów kominowych

Szacht po lewej stronie wprowadzony został jako pustaki, bez odstępów i ścian otaczających, zaś szacht po prawej jest otoczony ścianami i ma zadaną odległość między przewodami kominowymi na wprowadzenie ścian.
