Wprowadzanie rur spustowych

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Rury spustowe

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw rurę spustową

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Rury spustowe

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Rury spustowe

Po wywołaniu z okna wstawiania obiektu opcji Przejście do dialogu Właściwości pojawi się okno Właściwości elementu: Rura spustowa:

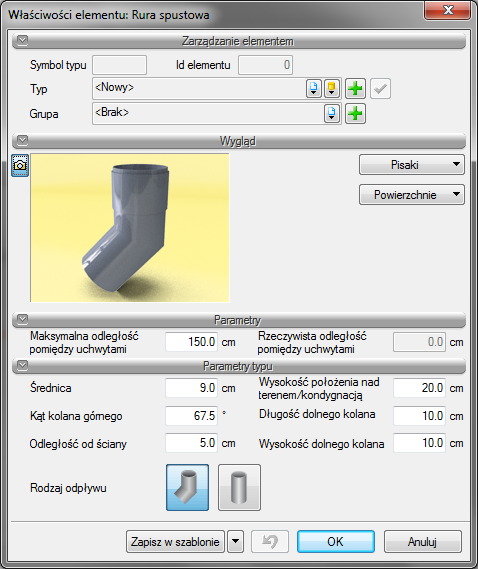

Rys. 293      Okno właściwości rury spustowej

Maksymalna odległość pomiędzy uchwytami – odległość między automatycznie wstawianymi uchwytami, która nie przekroczy podanej wartości.

Rzeczywista odległość pomiędzy uchwytami – informacja o wprowadzonej przez program rzeczywistej odległości między uchwytami.

Średnica – średnica lub szerokość (dla prostokątnego przekroju) rury spustowej.

Kąt kolana górnego – kąt, pod jakim rura spustowa schodzi od rynny do ściany i przy ścianie w dół.

Odległość od ściany – odległość rury od obrysu dachu. Może się zdarzyć (jeśli obrys dachu nie jest poprowadzony po zewnętrznej krawędzi ściany), że rurę trzeba będzie wysunąć ze ściany lub cofnąć, jeśli obrys idzie poza ścianami budynku.

Wysokość położenia nad terenem/kondygnacją – domyślnie rura spustowa kończy się 20 cm nad terenem lub, jeśli nie ma go wprowadzonego, 20 cm nad zerem projektu, czyli poziomem bazowym budynku.

Długość dolnego kolana – długość dolnego skośnego odcinka rury. Opcja dostępna wyłącznie przy zakrzywionym rodzaju odpływu.

Wysokość dolnego kolana – wysokość skosu odpływu rury spustowej. Opcja dostępna wyłącznie przy zakrzywionym rodzaju odpływu.

Rodzaj odpływu – wybór między zakrzywionym a prostym zakończeniem rury spustowej.

Zapisz w szablonie – zapisuje do szablonu ustawienia pisaków, wybranego stylu i inne parametry elementu.

Podczas rysowania, z poziomu okna wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są następujące funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie obiektu w zadanej odległości od wybranego punktu.

•      Pomiędzy punktami (środek) – rozpoczyna rysowanie ściany w środku wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Pomiędzy punktami (procentowo) – rozpoczyna rysowanie ściany w zadanym procentowym podziale wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Anuluj – przerywa działanie funkcji bez wstawienia obiektu.

•      Cofnij – usuwa ostatnio wstawiony obiekt.

•      Gotowe – kończy wstawianie obiektu.
