Wprowadzanie kominów

Do rzutu rysowanego programem ArCADia można wprowadzić kominy wentylacyjne.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Komin

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw komin

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Komin

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Komin

Po wybraniu na pasku wstawiania opcji Przejście do dialogu Właściwości pojawi się okno Właściwości elementu: Komin:

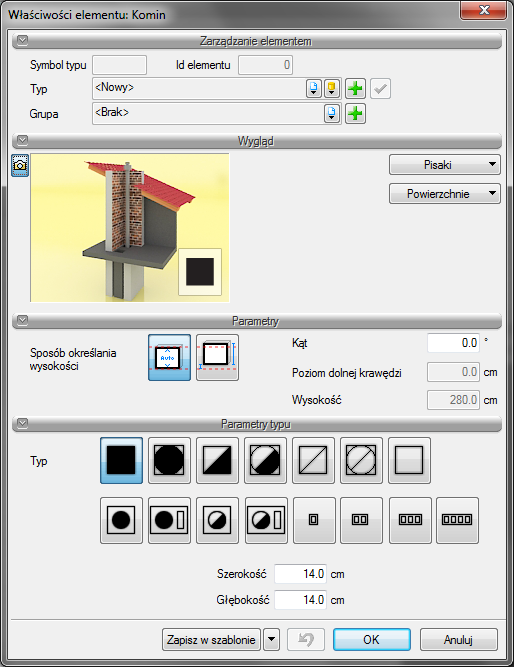

Rys. 192      Okno właściwości komina

Naciśnięcie przycisku OK pozwala na powrót do rysunku i wprowadzenie komina. Wprowadzenie elementu polega na wskazaniu jego lokalizacji w istniejącej ścianie. Jeśli komin zostanie wprowadzony niezależnie od ściany, można go wówczas uważać za pustak kominowy. Podczas rysowania, z poziomu paska wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są następujące funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie komina w zadanej odległości od wybranego punktu.

•      Pomiędzy punktami (środek) – rozpoczyna rysowanie ściany w środku wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Pomiędzy punktami (procentowo) – rozpoczyna rysowanie ściany w zadanym procentowym podziale wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Anuluj – przerywa działanie funkcji bez wstawienia komina.

•      Cofnij – usuwa ostatnio wstawiony komin.

•      Gotowe – kończy wstawianie kominów.

 Po wstawieniu komina otrzymujemy rysunek jak niżej:

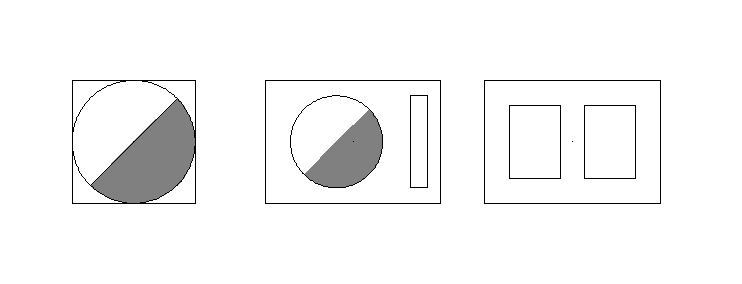

Rys. 193      Przykładowe kanały kominowe na rzucie
