Wprowadzanie

W programie ArCADia-ARCHITEKTURA występują okna i drzwi o kształcie prostokąta. Dla większej wygody projektowania zostały dodane Okna/drzwi specjalne, których kształt zależy od parametrów zadanych w oknie Właściwości elementu: Drzwi/okno specjalne.

Rys. 168      Dostępne okna i drzwi specjalne

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Okno/drzwi specjalne

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw okno/drzwi specjalne

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Okno/drzwi specjalne

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Budynek ⇒  Okno/drzwi specjalne

Rys. 169      Okno właściwości dla drzwi i okien specjalnych

Przy wprowadzaniu drzwi specjalnych (okna specjalnego) mamy możliwość definicji następujących parametrów:

Wygląd

Opis (definicja elementów opisu zapałki), wyświetlanie wysokości parapetu, Pisaki – definicja grubości i rodzaju linii, Czcionki – rozmiar czcionki opisu oraz Powierzchnie – umożliwia przypisanie zarówno koloru, jak i tekstury (pliku .bmp) do wybranego elementu.

Pokaż wysokość parapetu (progu) – wysokość parapetu (progu) domyślnie od dolnej krawędzi ściany (po wstawieniu przy pomieszczeniu ze zdefiniowaną podłogą, od wykończonej podłogi).

Parametry

Nadproże – wraz z oknem czy drzwiami wprowadzane jest nadproże widoczne w przekroju. Nadproża można wprowadzić wyłącznie nad oknami, drzwiami i otworami w ścianie z poziomu okna Właściwości elementu: okno/drzwi/otwór.

Centruj ościeżnicę względem ściany – umożliwia wprowadzenie okna pośrodku grubości ściany.

Wysokość parapetu od dolnej krawędzi ściany – wysokość położenia okna.

Odległość ościeżnicy od krawędzi ściany – wstawienia okna w zadanym położeniu względem grubości ściany. Opcja przydatna nie tylko przy oknie z węgarkiem.

Parametry typu

Poniżej lista parametrów dostępnych w każdym oknie i każdych drzwiach skryptowych:

Tylko otwór – wprowadzone parametry wycinają wyłącznie otwór w ścianie, nie wstawiając samego elementu okna.

Grubość ościeżnicy – grubość ramy okna lub drzwi.

Szerokość ościeżnicy – szerokość ramy okiennej lub drzwiowej.

Szerokość w świetle muru – szerokość otworu okiennego lub drzwiowego.

Wysokość całkowita – wysokość okna lub drzwi w świetle muru, wysokość zawierająca ewentualny łuk.

Węgarek – okno z węgarkiem lub bez węgarka.

Poniżej lista parametrów, która zmienia się w zależności od wybranego skryptu okna lub drzwi:

Skrypt – rodzaj elementu domyślnie podzielony na drzwi i na okna:

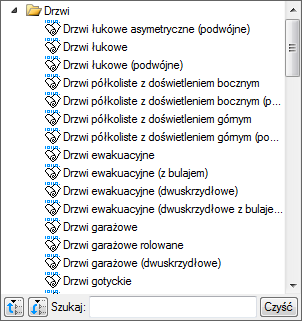

Rys. 170      Lista okien i drzwi skryptowych

Wysokość łuku – wysokość łuku górnego, czyli zakończenia okna.

Szczebliny poziome – szprosy, poziomy podział okna.

Szczebliny pionowe – szprosy, pionowy podział okna.

Grubość szczeblin – grubość szprosów poziomych i pionowych.

Wysokość z prawej strony – dla okna asymetrycznego – wysokość okna z prawej strony, lewa strona jest wówczas określona w polu Wysokość całkowita.

Wysokość z lewej strony – dla okna asymetrycznego – wysokość z lewej strony, prawa strona jest wówczas określona w polu Wysokość całkowita.

Odchylenie łuku – dla okna asymetrycznego lub gotyckiego – wysokość łuku liczona od linii początku i końca łuku.

Liczba szczeblin – dla okna półkolistego – szprosy, podział okna idący promieniście od środka łuku.

Średnica szczeblin – grubość szprosów promienistego podziału okna.

Promień wewnętrznego kółka – dla okna półkolistego – wewnętrzny okrąg osłaniający początek promienistego podziału szprosów.

Szerokość ścięcia – dla okien ściętych (na poddasze) – szerokość ścięcia narożnika okna.

Wysokość ścięcia – dla okien ściętych (na poddasze) – wysokość ścięcia narożnika okna.

Szczebliny – dla okien eliptycznych – podział pionowy i poziomy okna.

Wysokość lufcika – wysokość górnego skrzydła okna, które jest uchylne.

Wysokość skrzydła górnego – wysokość górnego skrzydła okna otwieranego w ty samym kierunku, co okno dolne.

Skrzydło lewostronne – zmienia kierunek otwierania okna z prawego na lewe.

Szerokość skrzydła prawego – szerokość jednego ze skrzydeł, który ustawiony na inną wartość niż połowa szerokości okna da asymetryczne okno.

Szczebliny poziome lufcika – szprosy, poziomy podział lufcika.

Szczebliny pionowe lufcika – szprosy, pionowy podział lufcika.

Lufcik nad skrzydłem lewym – podział skrzydła lewego, dodanie lufcika, czyli uchylnego skrzydła powyżej okna.

Lufcik nad skrzydłem prawym – podział skrzydła prawego, dodanie lufcika, czyli uchylnego skrzydła powyżej okna.

Wysokość skrzydła górnego – wysokość pierwszego od góry skrzydła, otwieranego w tym samym kierunku co dolne skrzydła.

Wysokość skrzydła dolnego – wysokość pierwszego od dołu skrzydła, otwieranego w tym samym kierunku co górne skrzydła.

Środkowe skrzydło lewostronne – zmiana kierunku otwierania środkowego skrzydła.

Szerokość skrzydła lewego – szerokość prawego skrzydeł w trójskrzydłowym oknie.

Lufcik nad skrzydłem środkowym – podział skrzydła środkowego w oknie trójskrzydłowym, dodanie lufcika, czyli uchylnego skrzydła powyżej okna.

Odległość szczebliny poziomej od ościeżnicy – odstęp pierwszego podziału liczony od dołu.

Rozstaw szczeblin poziomych – odległość między podziałem poziomym.

Odległość szczebliny pionowej od ościeżnicy – odstęp pierwszego podziału liczony od lewej.

Rozstaw szczeblin pionowych – odległość między podziałem poziomym.

Promień zaokrąglenia na górze po prawej – dla okna zaokrąglonego (drzwi zaokrąglonych) – wartość zaokrąglenia górnego narożnika okna.

Promień zaokrąglenia na górze po lewej – dla okna zaokrąglonego (drzwi zaokrąglonych) – wartość zaokrąglenia górnego narożnika okna.

Promień zaokrąglenia na dole po prawej – dla okna zaokrąglonego – wartość zaokrąglenia dolnego narożnika okna.

Promień zaokrąglenia na dole po lewej – dla okna zaokrąglonego – wartość zaokrąglenia dolnego narożnika okna.

Szczeblina – dla okna trójkątnego – podział okna idący w poprzek okna.

Szerokość dłuższego skrzydła – dla drzwi asymetrycznych – szerokość większego skrzydła.

Szerokość drzwi – dla drzwi z doświetleniem bocznym – szerokość drzwi, Szerokość w świetle muru obejmuje szerokość drzwi i doświetlenia z prawej i lewej strony.

Wysokość drzwi – dla drzwi z doświetleniem górnym – wysokość skrzydła drzwi, Wysokość całkowita obejmuje wysokość drzwi i doświetlenia znajdującego się nad drzwiami.

Poziom antypanika – wysokość położenia „klamki” drzwi ewakuacyjnych od strony otwierania drzwi (wysokość antypanika może być ustawiona miedzy 80 a 120 cm).

Klamka – włączanie/wyłączanie klamki z drugiej strony drzwi ewakuacyjnych.

Poziom bulaja – wysokość położenia „okienka” w drzwiach wahadłowych i ewakuacyjnych liczona do dolnej krawędzi bulaja.

Promień zaokrąglenia bulaja – promień zaokrąglenia „okienka” w drzwiach wahadłowych i ewakuacyjnych, odpowiednia wartość może stworzyć okrągły bulaj.

Szerokość bulaja – szerokość „okienka” wraz z ramką otaczającą w skrzydle drzwi wahadłowych i ewakuacyjnych.

Wysokość bulaja – wysokość „okienka” wraz z ramką otaczającą w skrzydle drzwi wahadłowych i ewakuacyjnych.

Szerokość ramki bulaja – szerokość ramki otaczającej okienko w drzwiach wahadłowych i ewakuacyjnych.

Szerokość ramki – szerokość ramka otaczającej skrzydło i utrzymującej szkło w drzwiach przesuwnych.

Grubość ramki – grubość ramka otaczającej skrzydło i utrzymującej szkło w drzwiach przesuwnych.

Wysokość wrót – wysokość skrzydła drzwi garażowych podnoszonych do góry i pokazanych na rzucie linią przerywaną.

Szerokość kasety – szerokość kasety, w którą zwijane jest skrzydło drzwi garażowych.

Wysokość kasety – wysokość kasety, w którą zwijane jest skrzydło drzwi garażowych.

Szerokość prowadnicy – szerokość prowadnicy w której idzie skrzydło drzwi garażowych do kasety. Prowadnica umieszczana jest na ścianie, przy krawędzi otworu drzwiowego.

Głębokość prowadnicy – głębokość prowadnicy w której idzie skrzydło drzwi garażowych do kasety.

Ilość skrzydeł – ilość skrzydeł w drzwiach obrotowych, dostępne są drzwi dwu-, trój i czteroskrzydłowe.

Wysokość stelaża – wysokość górnej części drzwi obrotowych, w której najczęściej umieszczana jest wentylacja.

Grubość słupków – grubość pionowych elementów stelaża drzwi obrotowych.

Szerokość słupków – szerokość pionowych elementów stelaża drzwi obrotowych.

Szerokość przejścia – szerokość między słupkami drzwi obrotowych dająca wejście w przestrzeń drzwi obrotowych.

Szerokość skrzydła – szerokość skrzydła drzwiowego, które nachodzi na boczne nieotwieralne skrzydło w drzwiach przesuwnych z doświetleniem.

Rysuj drzwi łukiem – dla drzwi – określenie schematu rysowanych drzwi.

Parapet – decyduje o wprowadzeniu lub niewprowadzeniu elementu parapetu okiennego.

Większość elementów architektonicznych w oknie właściwości ma okno podglądu z możliwością przełączania widoków. Może to być rysunek poglądowy wraz ze schematem objaśniającym dane do wprowadzania lub podgląd 3D elementu zmieniający się na bieżąco wraz ze zmianami w oknie właściwości. Pomiędzy widokami przełączamy się ikonami umieszczonymi na lewo od podglądu:  Widok 3D,  Rysunek poglądowy.

Operacje

Zamień stronę otwierania, Zamień kierunek otwierania oraz Zamień stronę opisu drzwi i okien – parametry dostępne przy edycji drzwi i okien wstawionych wcześniej do rysunku.

Zapisz w szablonie – zapisuje do szablonu ustawienia pisaków, wybranego stylu i inne parametry elementu.

Naciśnięcie przycisku OK pozwala na przejście do trybu rysunkowego wprowadzania okna. Rysowanie okna polega na wskazaniu jego lokalizacji w ścianie, zwracając uwagę na „kursor” pojawiający się w miejscu wprowadzania okna. Podczas rysowania, z poziomu paska wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są następujące funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie okna w zadanej odległości od wybranego punktu (odległość ta liczona jest wzdłuż ściany, na której aktualnie znajduje się „kursor”).

•      Pomiędzy punktami (środek) – rozpoczyna rysowanie ściany w środku wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Pomiędzy punktami (procentowo) – rozpoczyna rysowanie ściany w zadanym procentowym podziale wskazanej odległości (odległość podaje się poprzez wskazanie dwóch punktów).

•      Anuluj – przerywa działanie funkcji bez wstawienia okna.

•      Cofnij – usuwa ostatnio wstawione okno.

•      Gotowe – kończy wstawianie okien.

Przy wywołaniu komendy wstawiania okna można wstawiać wiele takich samych okien do ścian (komenda automatycznie powtarzalna).

Po wstawieniu okna otrzymujemy rysunek jak niżej:

Rys. 171      Przykład okna skryptowego na rzucie
