Wprowadzane kanałów kominowych
Dla prawidłowego oznaczenia przewodu kominowego na rzucie istnieje możliwość wprowadzenia kanałów kominowych.
Wywołanie:
Program ArCADia:
•
Wstążka Architektura ⇒
grupa logiczna Budynek ⇒
Kanał
kominowy
Program AutoCAD lub ArCADia-INTELLICAD:
•
Pasek narzędzi ArCADia-ARCHITEKTURA
⇒
Wstaw kanał kominowy
•
Wstążka Architektura ⇒
grupa logiczna Budynek ⇒ Kanał
kominowy
Program ArCADia 10:
•
Wstążka Architektura ⇒
grupa logiczna Budynek ⇒ Kanał kominowy
Parametry wstawianego kanału są dostępne na pasku wstawiania w opcji Przejście do dialogu Właściwości:

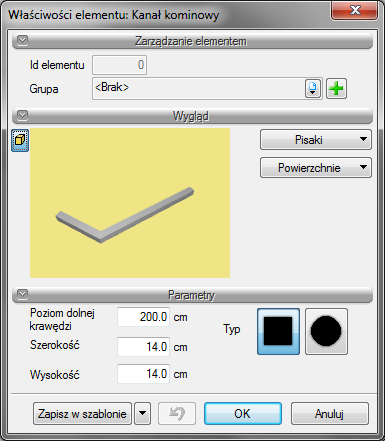

Rys. 197 Okno właściwości kanału kominowego
W powyższym oknie można zadać Poziom dolnej krawędzi kanału, jego typ (okrągły lub prostokątny) oraz wielkość.
Po zatwierdzeniu danych przyciskiem OK kanał kominowy wprowadzany jest na rzut analogicznie do wprowadzania ścian (jako element wprowadzający można podczas rysowania wybrać krawędź lub oś).
Rys. 198 Okno edycji komina i wstawiania kanału kominowego

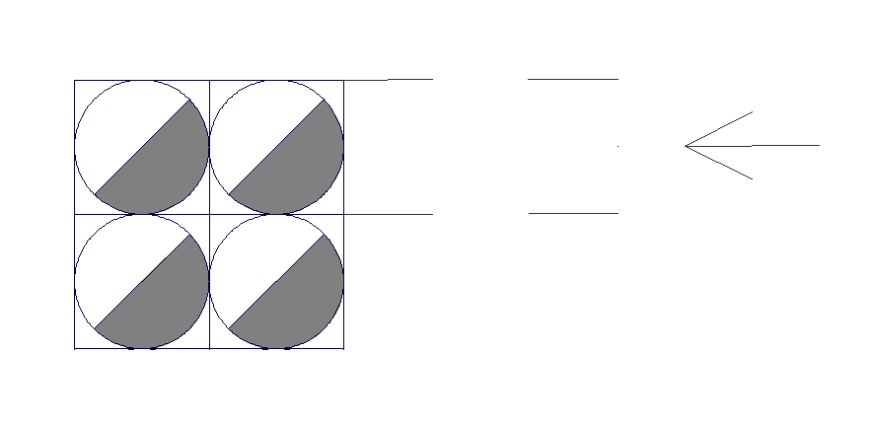

Rys. 199 Przykładowy kanał kominowy
