Rzut

Program ArCADia przedstawia projekt w widokach budynku lub budynków: rzutach, przekrojach, elewacjach. Na widoku rzutu mogą być wyświetlane wszystkie istniejące budynki i kondygnacje lub tylko wybrane elementy.

Dodawanie rzutu:

Program ArCADia:

•      Menadżer projektu ⇒  ⇒ Wstaw rzut

•      Wstążka Widok ⇒ grupa logiczna Pokaż/ukryj ⇒  Wstaw rzut

Program AutoCAD lub ArCADia-INTELLICAD:

•      Menadżer projektu ⇒  ⇒ Wstaw rzut

•      Pasek narzędzi ArCADia-SYSTEM ⇒  Wstaw rzut

•      Wstążka System ⇒ grupa logiczna Widok ⇒  Wstaw rzut

Program ArCADia 10:

•      Menadżer projektu ⇒  ⇒ Wstaw rzut

•      Wstążka System ⇒ grupa logiczna Widok ⇒  Wstaw rzut

Przełączanie i zarządzanie widokiem rzutu odbywa się w Menadżerze projektu.

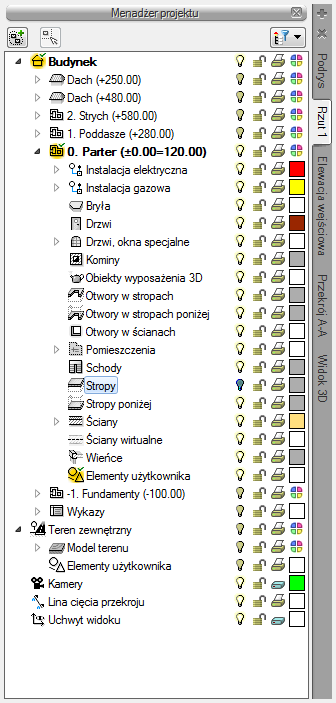

Rys. 25        Okno Menadżera projektu

Dla rzutu może być aktywny wyłącznie jeden budynek i jedna kondygnacja. Reszta jest jedynie podrysem, który może być widoczny lub wyłączony ikoną . Oznacza to, że wprowadzanie i edycja odbywa się wyłącznie na kondygnacji oznaczonej ikoną  Aktywnej kondygnacji. Przełączanie aktywności odbywa się poprzez dwukrotne kliknięcie na daną kondygnację.

Rzut jest podzielony na budynki, budynki są podzielona na kondygnacje, a kondygnacje na grupy elementów: instalacje branżowe, ściany, drzwi i nadproża, stropy itp. To, co jest wyświetlane na widoku rzutu, zależy od zaznaczenia elementów w Menadżerze projektu.

Istnieje możliwość zadania dowolnej ilości rzutów i zdefiniowania dla każdego z nich innych elementów wyświetlanych. Przełączanie się pomiędzy widokami następuje poprzez kliknięcie na zakładkę (nazwę) danego widoku umieszczoną po prawej lub lewej stronie okna Menadżera projektu. Ilość widoków wprowadzonych w jednym projekcie jest ograniczona wyłącznie możliwościami komputera.

Aby dodać widok rzutu:

Wprowadzamy widok po wybraniu ikony Wstaw rzut  ( lub ) i wskazaniu jego położenia. Przed wprowadzeniem rzutu lub po jego wprowadzeniu można ustawić jego właściwości po kliknięciu prawym klawiszem myszy na zakładce danego widoku i wybraniu z menu kontekstowego Właściwości widoku.

Rys. 26        Okno właściwości wybranego widoku

W powyższym oknie można nadać Nazwę, Sposób odświeżania i Jednostki rysowania. Dodatkowo wybrany widok można Przekształcić w rysunek, który od tej pory będzie złożony wyłącznie z linii. Umożliwi to np. dopracowanie szczegółów przekrojów czy detali.
